空气传感器

空气温湿度光照强度气压传感器

MC系列空气温湿度光照强度、大气压力传感器







1

使用方法



空气温湿度光照强度、大气压力传感器可连接各种载有差分输入的数据采集器,数据采集卡,远程数据采集模块等设备。

接线说明:




注意:接线时一定要小心,如果电源电压过高或极性接反,将造成传感器的永久性损坏



2

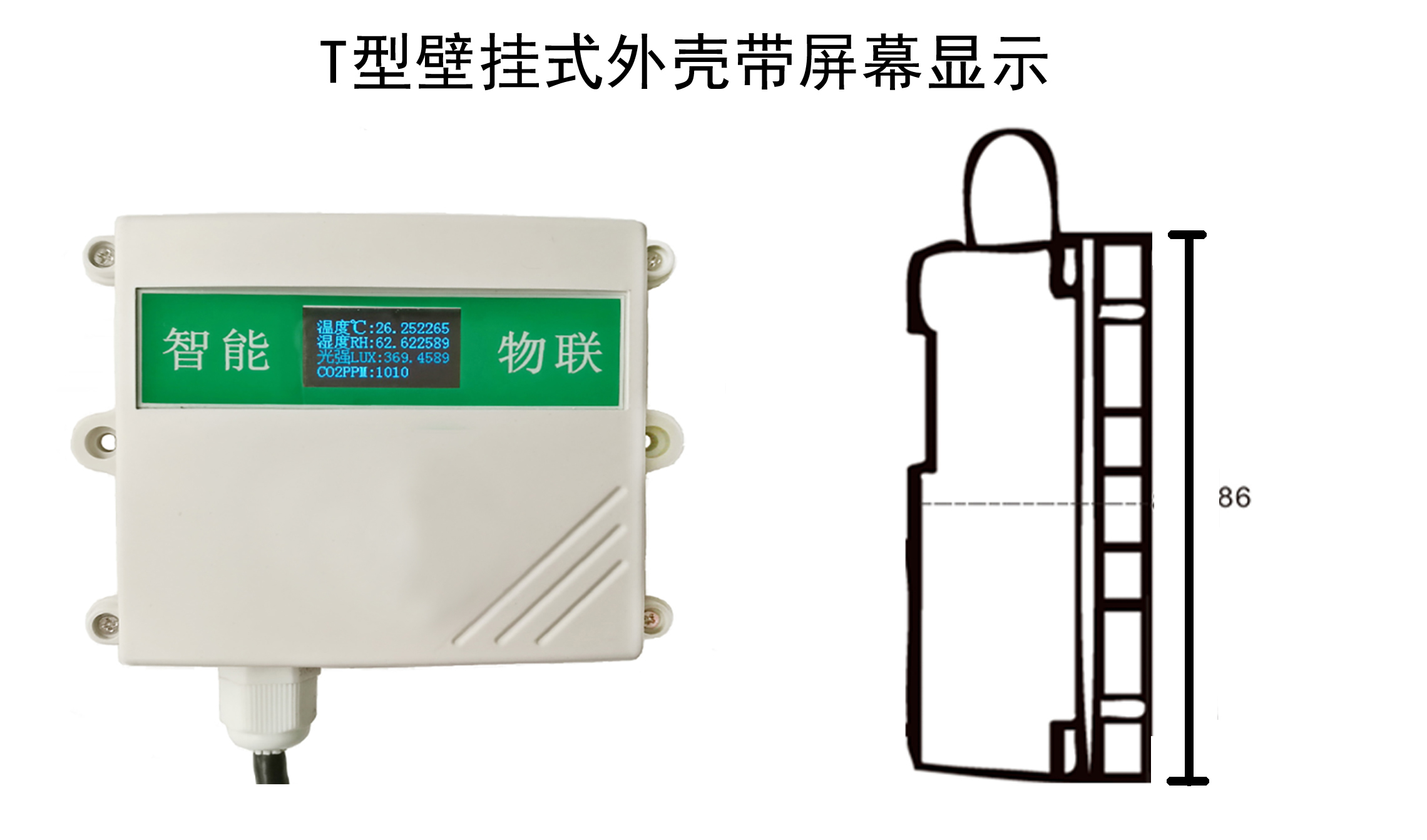

产品外形












3

数据转换方法



空气温湿度,大气压力,光照RS485报文

修改地址

10功能码写地址指令:00 10 80 00 00 01 02 00(新地址)(校验位低)(校验位高)



查询传感器(地址为01)的空气温度,湿度,大气压力,光照强度数据。

地址

功能码

起始寄存器地址高

起始寄存器地址低

寄存器长度高

寄存器长度

校验位低

校验位高

01

03

00

00

00

04

44

09

若传感器接收正确回复以下数据。

地址

功能码

数据长度

寄存器0数据高

寄存器0数据低

寄存器1数据高

寄存器1数据低

寄存器2数据高

寄存器2数据低

寄存器3数据高

寄存器3数据低

校验位低

校验位高

01

03

08

FF

E7

00

C4

03

FD

00

39

ED

AA




空气温度

单位:℃

空气湿度

单位:%

大气压力

单位:hba

光照强度

单位:lux



以上数据表示:

空气温度FFXE7=65511=65535-65511+1=25/10=-2.5℃(读出值除以十计算)

注:当数据小于8000时,换算成十进制数据后÷10,即小数点左移一位,当数据大于等于(8000时,用FFFF减去该数据后加1,换算成十进制数据后÷10,即小数点左移一位,然后前面加负号

空气湿度00XC4=196=196/10=19.6%(读出值除以十计算)

大气压力03XFD=1021hba(读出值为实际值)

光照强度00X39=57=57X10=570lux(读出值乘以十计算)



查询传感器(地址为01)的空气温度数据。

地址

功能码

起始寄存器地址高

起始寄存器地址低

寄存器长度高

寄存器长度

校验位低

校验位高

01

03

00

00

00

01

84

0A

若传感器接收正确回复以下数据。

地址

功能码

数据长度

寄存器0数据高

寄存器0数据低

校验位低

校验位高

01

03

02

00

E6

39

CE




空气温度

单位:℃



以上数据表示:空气温度00XE6=230=230/10=23.0℃(读出值除以十计算)



查询传感器(地址为01)的空气湿度数据。

地址

功能码

起始寄存器地址高

起始寄存器地址低

寄存器长度高

寄存器长度

校验位低

校验位高

01

03

00

01

00

01

D5

CA

若传感器接收正确回复以下数据。

地址

功能码

数据长度

寄存器1数据高

寄存器1数据低

校验位低

校验位高

01

03

02

00

C2

39

D5




空气湿度

单位:%



以上数据表示:空气湿度00XC2=194=194/10=19.4%(读出值除以十计算)



查询传感器(地址为01)的大气压力数据。

地址

功能码

起始寄存器地址高

起始寄存器地址低

寄存器长度高

寄存器长度

校验位低

校验位高

01

03

00

02

00

01

25

CA

若传感器接收正确回复以下数据。

地址

功能码

数据长度

寄存器2数据高

寄存器2数据低

校验位低

校验位高

01

03

02

03

FC

B8

F5




大气压力

单位:hba



以上数据表示:大气压力03XFC=1020hba(读出值为实际值)



查询传感器(地址为01)的光照强度数据。

地址

功能码

起始寄存器地址高

起始寄存器地址低

寄存器长度高

寄存器长度

校验位低

校验位高

01

03

00

03

00

01

74

0A

若传感器接收正确回复以下数据。

地址

功能码

数据长度

寄存器3数据高

寄存器3数据低

校验位低

校验位高

01

03

02

00

38

B9

96




大气压力

单位:lux



以上数据表示:光照强度00X38=56=56X10=560lux(读出值乘以十计算)



4

使用上的注意事项



1、当收到产品时请检查包装是否完好,并核对变送器型号和规格是否与您选购的产品相符;

2、安装处应远离化学腐蚀环境;

3、变送器及导线应远离高压电、热源等;

4、变送器属于精密仪器,应存放在干燥通风常温的室内环境;

5、传感器属于精密器件,用户在使用时请不要自行拆解,以免造成产品损坏



5

产品保修



本产品保修期为一年。从发货之日起十二个月内,因传感器质量问题(非人为损坏)而引起的故障,本公司负责免费维修或更换,超过保修期后只收成本费。
