MC-SFJ型水肥一体化系统

　　北京盟创伟业科技有限公司经多年学习、实践、应用，研发出一套适合温室灌溉水肥一体化物联网系统平台，该平台专为大田、温室灌溉水肥一体化设计，具有完整的设备安装、自动化调试、物联网端自动控制、手机移动端互动等现代化灌溉模式，操作简便，易学易用，适应顶层设计、基层实用的智能灌溉水肥系统。

　　水肥一体化技术是将灌溉与施肥融为一体的农业新技术。水肥一体化是借助压力系统(或地形自然落差)，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道、喷枪或喷头形成喷灌、均匀、定时、定量，喷洒在作物发育生长区域，使主要发育生长区域土壤始终保持疏松和适宜的含水量，同时根据不同的作物的需肥特点，土壤环境和养分含量状况，需肥规律情况进行不同生育期的需求设计，把水分、养分定时定量，按比例直接提供给作物。

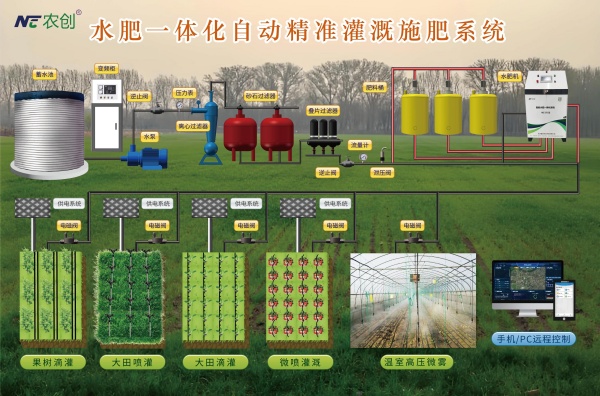

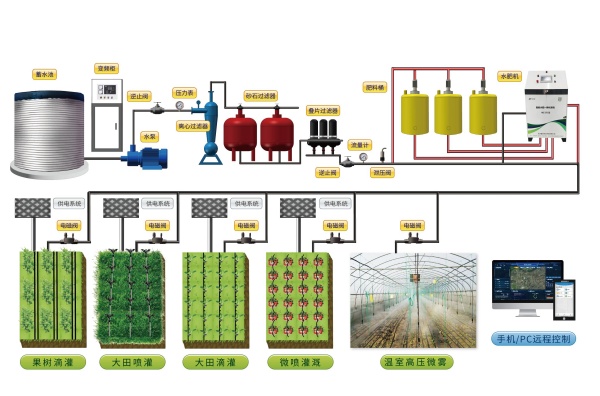

　　一、水肥一体化系统原理

　　水肥一体化系统通常包括灌溉首部枢纽、环境墒情监测和田间输配水管网系统等三部分，实际生产中由于供水条件和灌溉要求不同，施肥系统可能仅由部分设备组成。

　　二、灌溉首部系统

　　灌溉首部包含进水泵、变频柜柜、自动水肥一体机、管线及配电控制房等设备设施，提供水源，满足灌溉水肥需求。

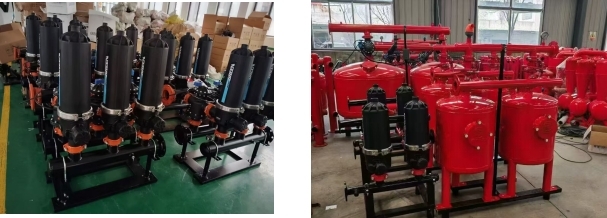

　　（一）过滤器

　　1、离心过滤器离心式过滤器

　　一般用于含沙量大的地下水和地表水的初级处理，常作为微滴灌系统的水质初级过滤使用。 离心式过滤器的工作原理是 由高速旋转水流产生的离心力，将砂粒和其他较重的杂质从水体中分离出来，它内部没有滤网，也没有可拆卸的部件，保养维护很方便。

　　2、砂石过滤器过滤系统

　　采用模块化技术，根据所需流量，占地等多个过滤单元可供选择，灵活组合反洗系统简单，无须反洗泵，容易操作，使系统保持始终如一的过滤效果; 过滤系统采用时间、压差等多 种方式自动启动反冲洗，全自动运行系统内各过滤单元依次进行反冲洗，反冲洗时不中断产水。

　　3、自动反冲洗叠片过滤器

　　常用于农业灌溉中最后一级过滤，过滤精度高。其特点具有高效反洗，连续运转，运行可靠，反洗 过程每个单元逐一清洗，连续出水，工作效率高。可以根据用户使用需求，进行多过滤单元组合使用。 自动控制系统操作简单，避免人工拆洗，可根据压差和时间进行自动反洗工作。

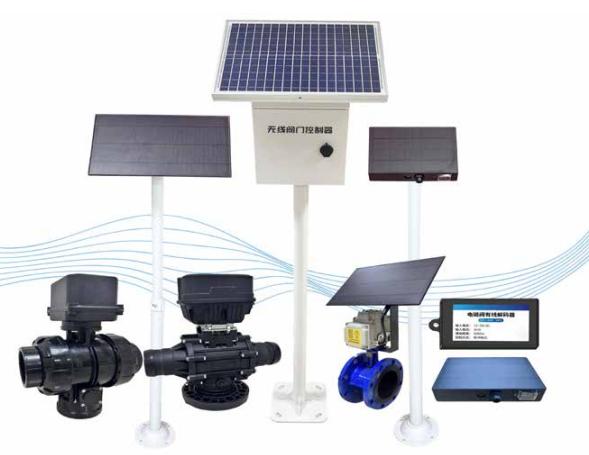

　　(二)远程阀控

　　针对灌溉规模较大、灌溉任务复杂、灌区分布较多的集约化灌溉管控需求，稳定的二线制解码器及无线解码器控制系统将 提供稳定、可靠的控制解决方案，满足大面积灌溉、复杂灌溉任务管理需求。

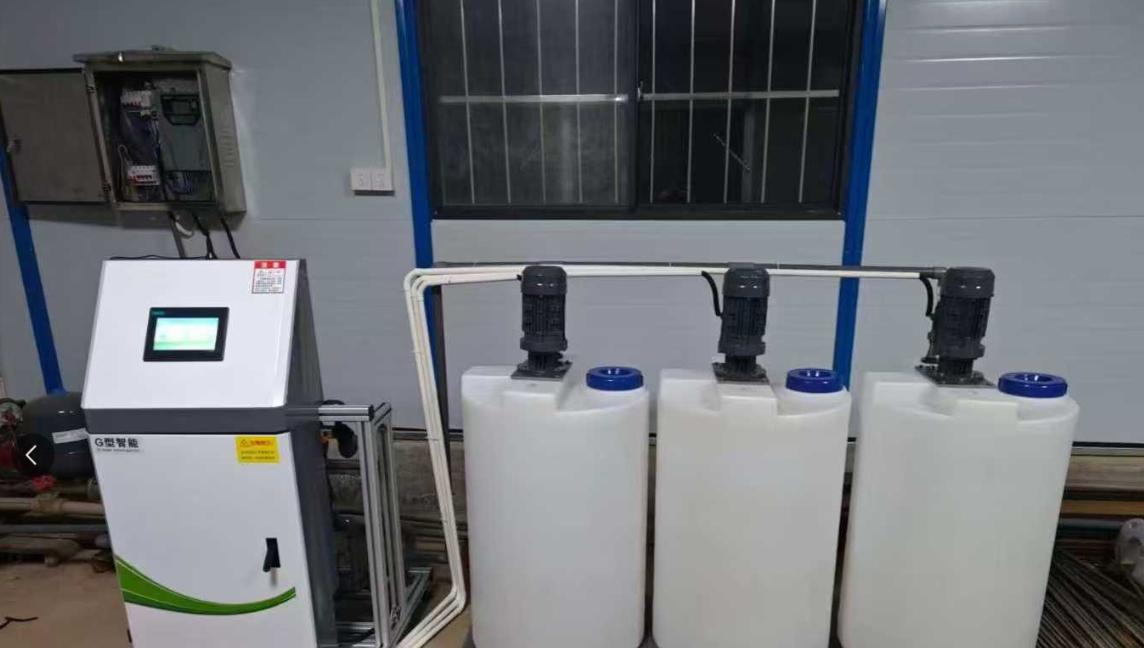

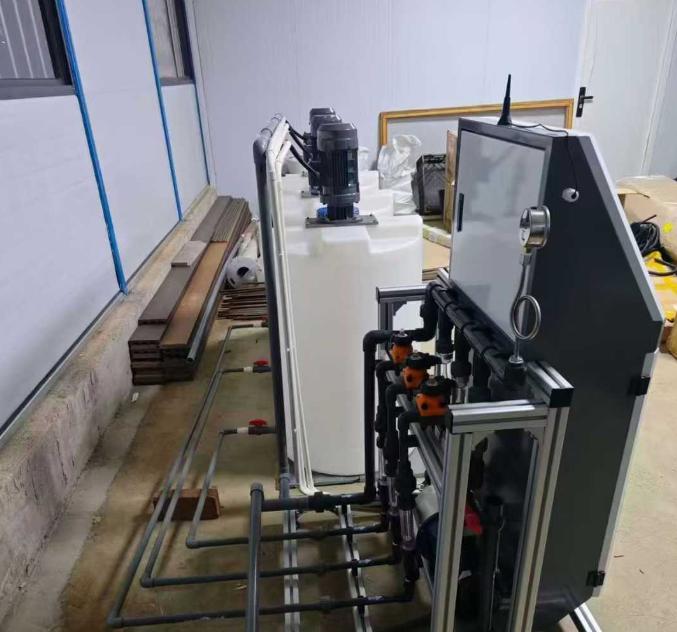

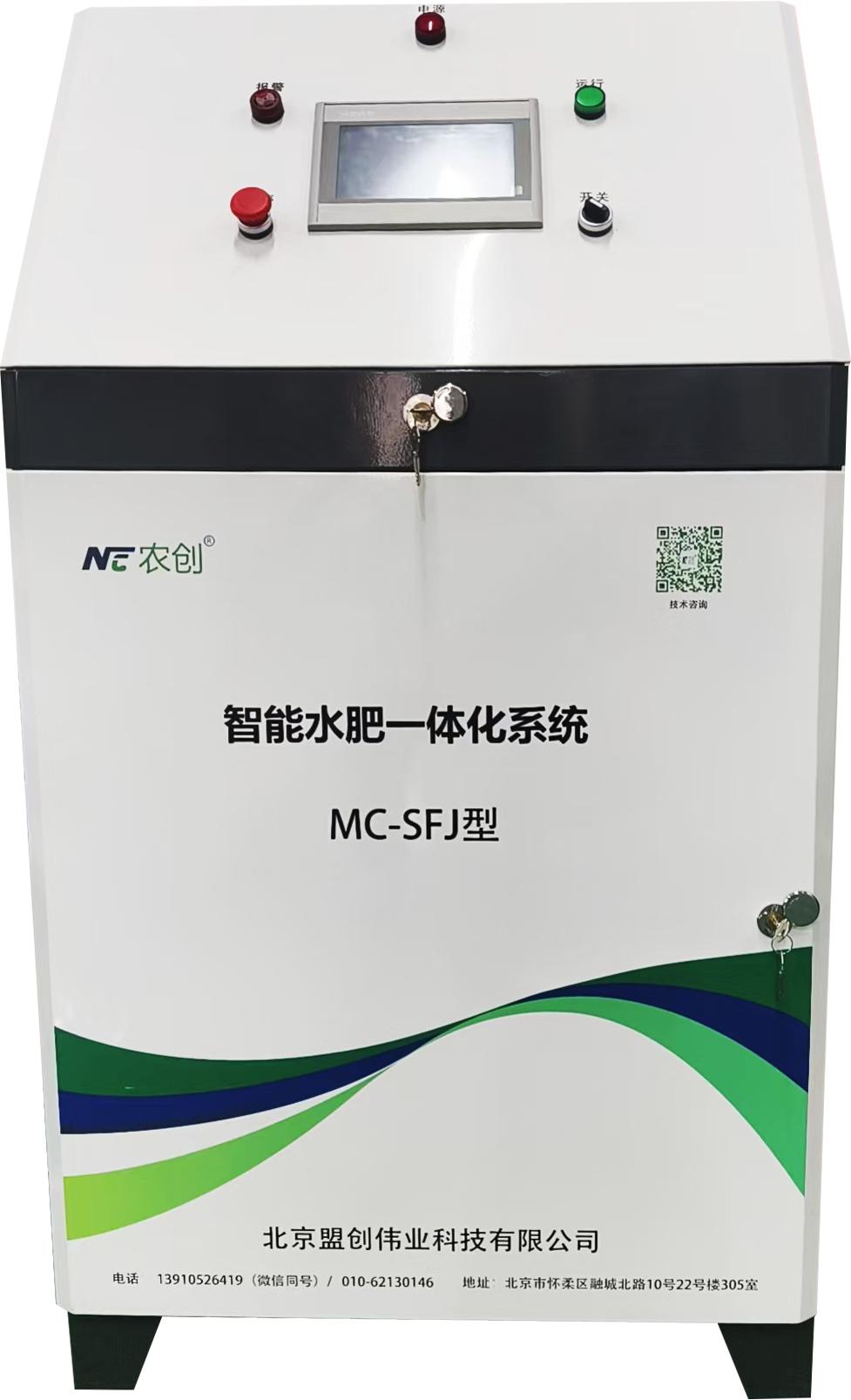

　　(三)自动水肥一体机

　　自动施肥灌溉系统，能够执行精确的施肥控制过程，是一款直接连接到灌溉主管路前端或通过旁通管路连接到灌溉区域的施肥系统。该系统可以与任何灌溉系统或任何灌溉首部简单而快速的相连接，可用于已建成的农田灌溉和温室灌溉中。

　　水肥机配置参数：

　　1. 单通道吸肥口单路 400L/H。

　　2. 1KW 不锈钢施肥泵,额定扬程 30m，额定流量3m³/h。注肥压力 3kg。

　　3. 三路定时搅拌功能。

　　4. 7寸物联网屏控制，4G功能，含一年网费。

　　5. 自带一路485控制。

　　6.进肥量手动调节。

　　7. 水源首部控制功能。

　　8. 灌溉模式：分区循环、定时定量控制，可根据不同时段自动调整灌溉时间。控制软件可以根据用户要求编写

　　9. 可以实时监测注肥总量和瞬时注肥量

　　10. 各类故障实时监测和报警功

　　11. 保护功能：

　　(1) 注肥泵，搅拌电机过载保护。

　　(2) 注肥泵堵转保护。

　　(3) 过滤器堵塞保护。

　　(4) 低流量保护功能(针对流量调节过低)

　　(5) 灌溉水与注肥系统单向隔离。

　　(6) 可扩展低液位保护功能。

　　三、系统功能：

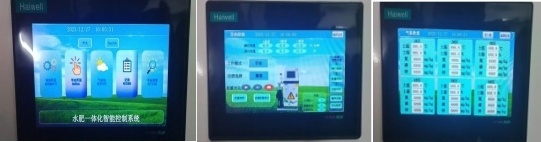

　　1. 中文操作系统，人机友好界面，提供安全密码设置，方便用户权限管理和系统安全运行。

　　2. 支持灌水量或灌溉时间控制系统运行，支持土壤湿度传感自动控制。

　　3. 可接入土壤温度、土壤湿度、土壤盐分、土壤电导率、土壤PH、土壤水势、空气温湿度、光照、二氧化碳、风向风速等传感器。

　　4. 系统内置LORA无线网关、可接入256路无线LORA节点、节点传感器、节点脉冲电磁阀控制器、节点控制柜等

　　5. 系统板载485接口、USB接口、4G模块、网口等，采集温室本地空气温湿度、光照、二氧化碳等传感器，本地控制温室各种机电设备，遮阳、卷帘、风机、灌溉等。

　　6. 标准接3路注肥器(用户可根据实际需要额外增加注肥器，最多扩展到16路),根据肥料配比设定 EC/PH 值或采用标准配方(农业专家系统)进行自动施肥。

　　7. 实时 EC/PH 值检测控制和自动校正功能。

　　8. 可控制各供料管供液量。

　　9. 实时监控各输入与输出参数变化，并自动保存以备查看各窗口画面、报警事件记录、重要参数

　　10. 历史记录、实时曲线等。

　　11. 系统故障报警输出。

　　12. 灌溉施肥工艺扩展。

　　13. 水源首部控制功能。

　　14. 灌溉模式：分区循环、定时定量控制，可根据不同时段自动调整灌溉时间，控制软件可以根据用户要求编写。

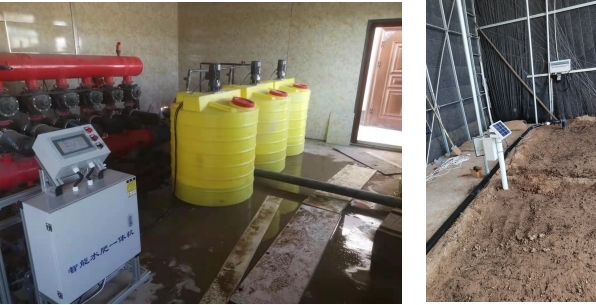

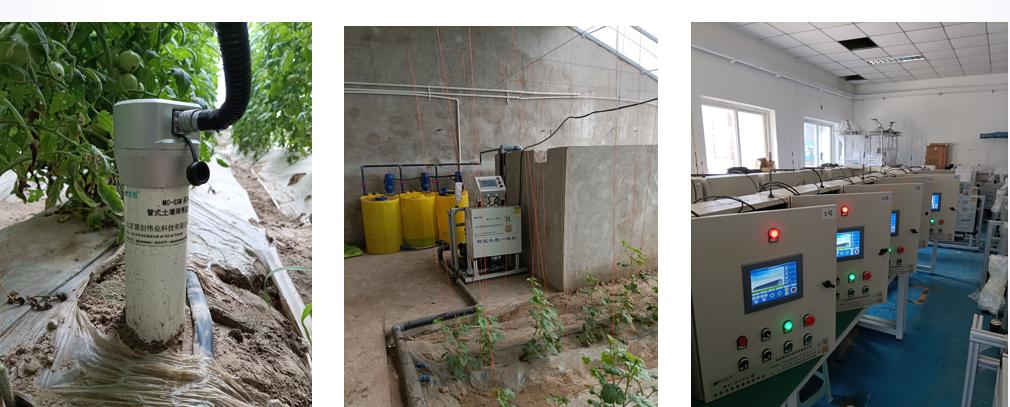

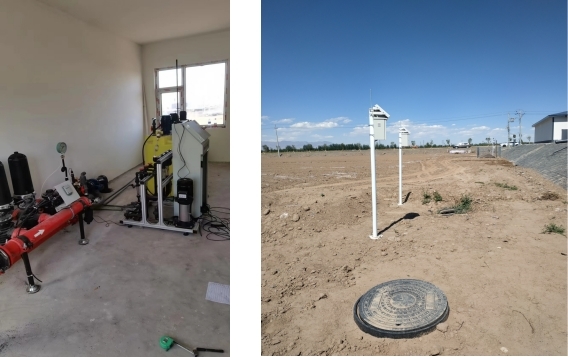

　　四、项目案例

湖南省植物园水肥灌溉系统

甘肃民乐县高标准农田建设项目的大田水肥一体化项目

山西大同水利项目中的温室水肥一体化

叶城县设施农业示范园区物联网系统及配套设备
