害虫远程实时监测系统

害虫远程实时监测系统MC-HCXY

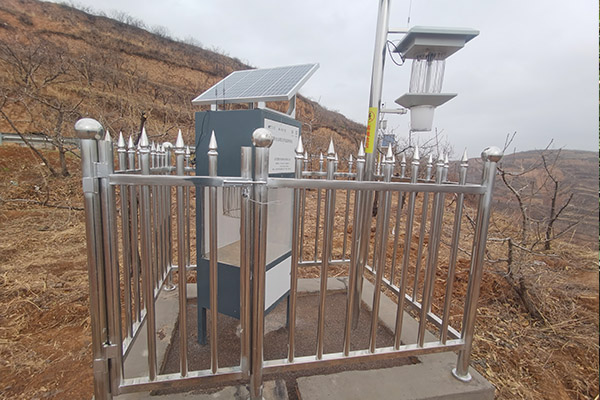

害虫远程实时监测系统图片1

工作原理:

  害虫远程实时监测系统采用一体箱式昆虫信息素诱捕技术,高压网杀灭害虫的原理,主要运用昆虫信息素诱芯诱捕、定向诱杀害虫,统计杀虫数量、害虫种类,实时害虫图像,监测预警虫害发生、监测虫害发展数据曲线状态等。由远程实时监控终端通过4G无线传输系统将采集数据、图像发送至服务器。实现远程控制及数据统计分析虫害信息。可通过更换诱芯,实现对不同害虫进行灭杀监测。

  系统具有操作简便、设置灵活等特点,可广泛应用于农业害虫、林业害虫、仓储害虫等各种害虫定向灭杀监测领域。

功能特点:

  1、配备性诱剂诱芯,利用雌雄害虫性诱原理进行各种害虫或者针对某一种害虫专一进行诱杀。符合绿色环保生态物理性虫害防治的未来需求。

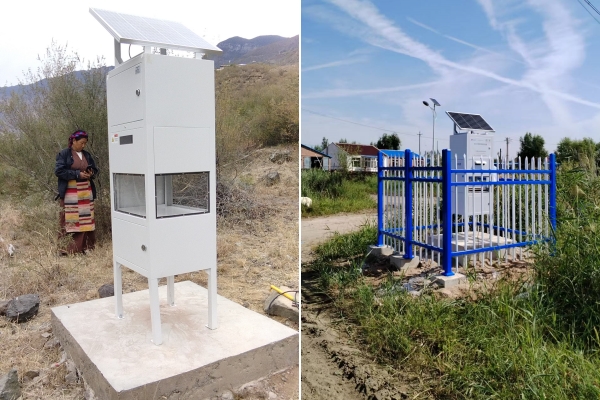

害虫远程实时监测系统图片2

  2、箱式一体结构、集园林景观虫害监测、农林植保虫害监测、可视化虫害监测教学等,满足不同用户需求。

  3、配备高清(400万像素)摄像头,可定时自动拍照、远程控制拍照等方式对虫害情况进行拍照查验。。远程清晰查看现场害虫飞行和死亡虫体实景,供专业人员做出害虫种类及数量详细分析,有效提供预警措施。

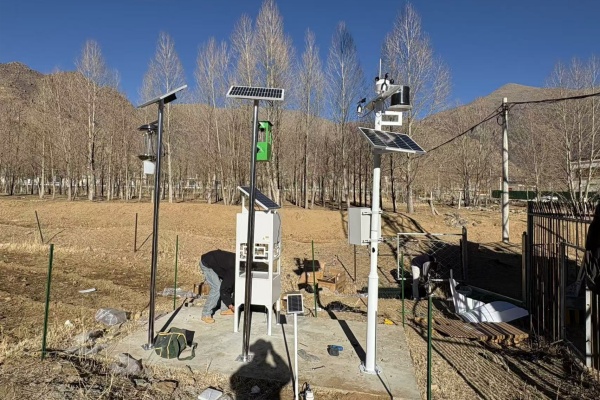

害虫远程实时监测系统图片3

  4、集虫盒现场可观察害虫诱捕状态、实现现场教学演示,普及植保害虫信息、拆分式安装结构,方便虫体清理,有效提供雨水分离,避免虫体腐蚀。

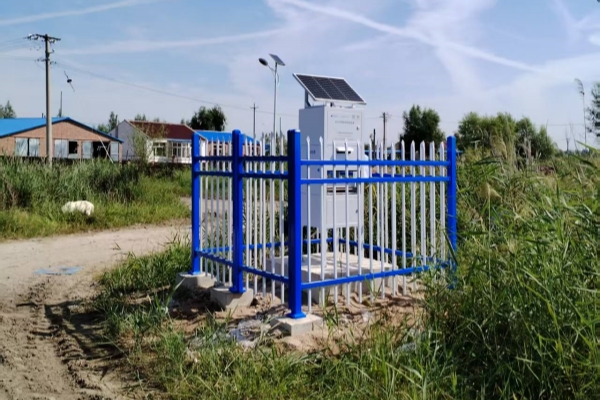

害虫远程实时监测系统图片3

  5、黄色标识防触网,避免误碰高压网,性诱监测进虫口尺寸:180mmx50mm,满足0-180mm害虫进入,杀虫致死率不低于95%,未死可逃逸能力不高于3%。

  6、整机尺寸:1600mm x 520mm x 450mm

  箱体尺寸:1600mm x 520mm x 450mm

  杀虫(进虫口)高度:1420-1470mm

  集虫盒尺寸:300mm x 500mm x 430mm,集虫盒雨水自动分离,无人处理时可满足2-3个月正常使用。

  7、采集控制器可采集光控、雨控、GPS、空气温湿度、气压等485传感器,控制高压网、摄像头、性诱芯种类、计数等功能,4G无线传输,本地开关机。

  8、无线传输采用4G模块。

  9、内置全球GPS/北斗卫星定位功能,远程物联网监测平台随时随地查看设备站点地理位置信息。

  10、可内置被盗移动触发装置。

  11、具有电网杀虫自动计算杀虫数量功能,并上传服务器平台。

  12、一体箱式结构,现场安装简单、只需要固定好地基、安装固定太阳能板,接上航插,就可以完成安装,开机准备工作。

  13、配备雨感开关,自动启动设备,开始进入工作状态。

  14、具有工作时间设置功能,根据目标昆虫生活习性规律,本机和远程都可以设置。远程可设置为0-24小时永久工作模式。

  15、可配备触摸式微动开关型操作键盘,本机可设置时钟校准、工作时间、启动和关闭显示屏幕。

  16、可配备自发光OLED主机屏幕,适用户外环境温度-45℃至70℃之间可正常工作、存储。可翻页显示当前设备工作电压、信号强度、杀虫数量、GPS定位数据、时钟、工作时间、工作状态、雨水状态、倾倒状态、欠压状态、设备ID号、环境参数数据(如空气温湿度、露点温度、大气压力、二氧化碳等几十种参数)。

  17、具有雨水报警和停机上报功能。设备工作状态下,当环境降雨时,设备立刻进入自动保护状态,关闭高压电网,并每隔15分钟检测一次是否下雨,雨停后立刻恢复正常工作。

  18、反接保护:具有正负极意外反接保护功能,防止因人为操作不当造成灯体损坏。

  19、蓄电池欠压报警和充放电保护:配备两级蓄电池过放保护装置,第一级控制器进行电池充、放电维护,第二级进行设备欠压保护。充放控制器更好的保护和防治蓄电池过充过放降低蓄电池的使用寿命。当设备电池欠压时会自动关机进入休眠模式,并上传服务器平台报警。

  20、控制电路:高度集成模块化设计,单片机控制模块、升压模块、镇流器模块、太阳能充电控制模块,无线传输模块。系统具有自检功能、按键设定功能和可扩展屏幕显示功能。

  21、多种异常状态报警功能:设备出现欠压、被盗、倾倒、电网拉弧、雨水等情况时,设备会立刻停止高压电网和灯管工作进入休眠状态并上传到服务器平台、用户手机短信报警。

  22、主机联网成功,开启联网工作模式,当信号不好,或无法联网时,开启单机工作模式,无论主机是否正常联网,不影响主机杀虫工作。

  23、物联网虫害监测软件系统支持计算机、手机APP、微信公众号实时查看、杀虫状态、图像信息、远程控制开关、设置、数据存储、害虫种类添加、计数统计、数据曲线等。支持第三方API、或设备对接。

技术参数:

  1、整机尺寸:1600mm x 520mm x 450mm

  箱体尺寸:1600mm x 520mm x 450mm

  杀虫(进虫口)高度:1420-1470mm

  集虫盒尺寸:300mm x 500mm x 430mm。

  2、机箱材质:选用喷塑钢板。

  3、控制面积:40~60亩。

  4、灯体结构:一体箱式结构,现场安装简单。

  5、设计寿命:≥5年。(蓄电池除外)

  6、照片取景和宽度:距离 85cm,景宽25cm;距离60cm,景宽20cm;距离40cm,景宽13cm。

  7、竖丝直径2mm。

  8、性诱芯种类:适合多种性诱芯。

  9、撞击面积:≥0.15㎡。

  10、集虫盒:采用耐高温、采光效果好PC聚碳酸酯阳光板、拆分式安装结构,方便虫体清理,有效提供雨水分离,避免虫体腐蚀。

  11、温控设置:采用高精度温度传感器,当温度低于5℃,整机停止工作。

  12、整灯功率:≤25W。

  13、太阳能电池板组件:单晶硅太阳能电池板,功率≥40Wp。

  14、蓄电池:DC12V/40Ah免维护胶体电池。

物联网害虫远程实时监测系统软件平台:

  1、采用可视化编程语言设计界面友好的监测与管理系统,实现对被监测环境的远程监测。通过监测平台可以通过图表查看设备电压、环境参数数据、异常报警状态、设定工作时间、地理位置信息、图表、导出工作数据和控制等信息。

害虫远程实时监测系统图片5

  2、可实时显示供电电压、诱芯种类、有效时间、安装时间、杀虫数量、倾倒报警、雨水报警、空气温度、工作时长、采集间隔、工作状态等设备数据状态。

害虫远程实时监测系统图片6

  3、完善的数据管理功能,支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处理。

害虫远程实时监测系统图片7

  4、通过曲线走势或立柱式统计,更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。

  5、可通过查询日期的方式快速查找、下载所需的数据,并以EXCEL表格的形式导出数据。

  6、设置功能:显示编辑设备界面,可设置数据采集间隔和设置地理位置坐标,点击保存按钮即可成功。

  7、预警设置:首先启用预警设置并通过添加手机号,短信推送了解何种气象出现报警。可添加多个手机号多人来管理,更好地提高工作效率及安全隐患。

  8、支持手机随时查看方式:通过手机微信添加盟创云APP,利用APP登录查看,该APP支持分享,可多人看护,提高工作效率。

  9、GIS地图生成:利用检测设备内置的GPS模块,实现卫星定位数据捆绑测试数据信息,实施GIS地图定点监控每个检测点的位置信息,监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。

  10、平台上远程可设置数据采集间隔、摄像头拍照打开和关闭、高压电网与灯管打开等多种功能。
