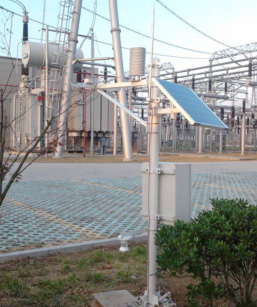

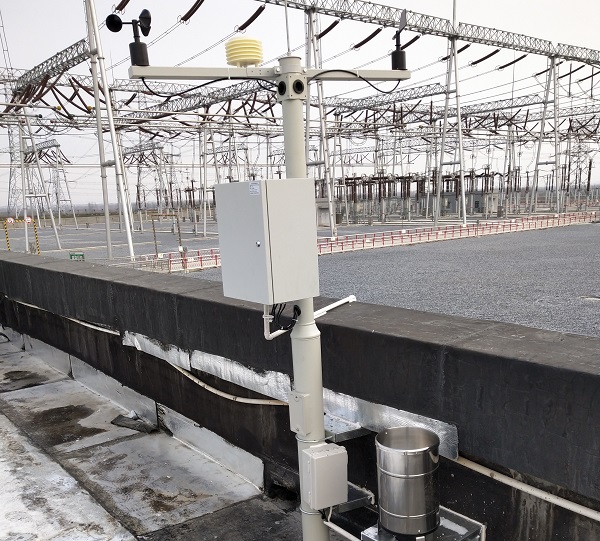

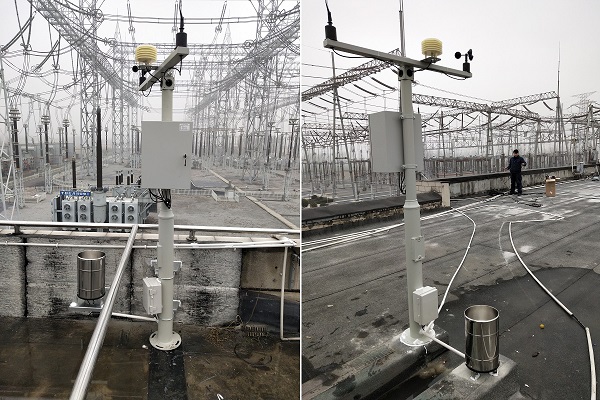

电力(变电站)气象监测站

功能简介：
*提供空气清新度、粉尘颗粒物、噪声和各种气象参数的实时数据。

*提供现场视频图像的在线监测和远程取证。

*为管理者提供在线数据监测和监控的手段。

*为管理者提供了丰富的历史数据分析手段。

*建筑工地通过系统上传月报，增加自查、自测的手段。

*管理者通过系统回复月报；获得针对性核查与互动手段。

*为广大游客、市民提供了监督的手段。




概述：
       MC-KQZL型环境质量监测、预警云平台系统是一款利用现代集成电路技术和基于云平台物联网技术研发的工业级环境质量监测系统站，可以监测空气清新度（负氧离子）、PM1.0、PM2.5、PM10、TSP、GPS卫星定位经纬度、噪声、空气温度、空气湿度、NO2、O2、O3、H2S、CO、NH3、SO2、HCl、HF、Cl2、水面深度、水中酸碱度、大气压力、土壤湿度、土壤温度、风速、风向、雨量、水面蒸发、雨雪传感、光照强度、紫外辐射强度、光和有效辐射、总辐射等项指标。同时可以将数据同步到手机APP、微信和电脑端，适用于工地扬尘、道路扬尘、环保等空气质量监测。


产品特点：

1、主机采用4英寸真彩触摸屏幕，背景亮度高，内置智能操作系统，可手指直接触摸操作。工业级设计，抗干扰能力强。背光可自行选择关闭，以降低功耗。
2、采集器主机采用IP67防护等级的防雨、防尘设计，采用喷塑钢板户外防护箱，坚固耐用，寿命可达十年以上。防尘、防锈、防潮，适合各种恶劣工业环境。
3、各个传感器采用国家标准MODBUS通讯协议，具有快速反应、通讯距离远（可达几公里）、耐腐蚀、可长期在恶劣环境下工作的特点，测量精度高，功耗低（可达微安级）。
4、采集器主机存储容量大，内置SD卡，数据可导出，可存储上亿条数据。

5、采集器主机配有四寸彩色触摸屏或者OLED液晶显示屏可选，可实时显示各个传感器的数据、参数数据、网络情况、IP地址等，并可设置上述参数。
6、通讯方式采用GPRS无线传输或者以太网LAN口，随时可以将主机中的数据远程发送到服务器，存储为数据库。 ※供电方式多样灵活，可根据客户要求配置市电或太阳能蓄电池、风光互补等多种供电模式（适合无电地区常年使用），以保证在断电或阴雨天气的情况下，可以正常工作。
7、可配备本公司专用网络型户外监控摄像头，无需用户下载插件，远程端可以通过手机或者电脑屏幕直接查看视频提高沟通效率和监控效率。
8、云存储：可以随时查看或者下载某些时间段的全部数据；
9、手机端：监测站数据和视频可以同步到手机APP、微信、电脑端，方便查看。

10、污染源空间分布图：记录每个数据点的GPS地理位置信息，在GIS地图中实时显示多个监测站数据；
11、维护量小。
12、噪声扬尘自动监测终端，它是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》中规定，进行不同声环境功能区扬尘重点监控区监测点的连续自动监测且具有完善功能的监测设备，在无人看管的情况下自动监测数据，并通过GPRS/CDMA移动公网、专线网络（中国电信、中国移动、中国联通）传输数据。
13、视频叠加功能， 各种实时数据叠加在视频监控画面上动态实时显示各种传感器数据。
14、系统配套接入：与各种自动化控制、楼宇自控、信息化服务等系统的无缝对接方式。


设备组成详细介绍：

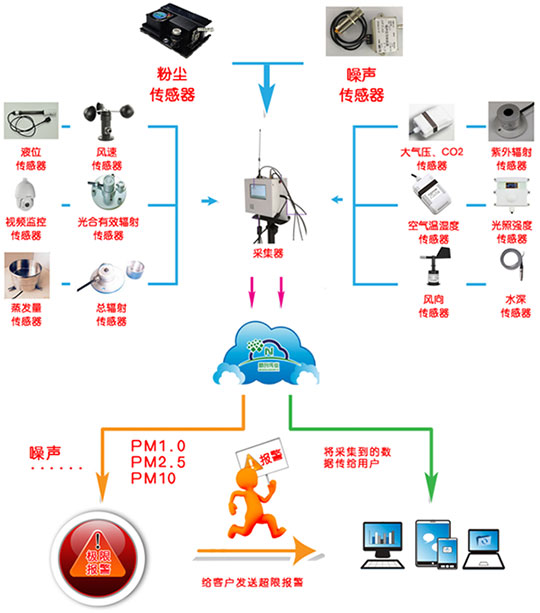

由本系统主要由MC-KQZL型环境扬尘、噪声监测站、各种参数传感器、户外LED显示屏、视频采集系统、数据远程发送系统、后台数据处理系统、监测数据预警云平台组成。数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。

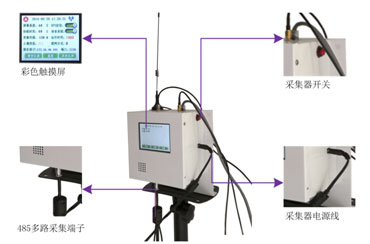

（一）MC-KQZL型环境质量监测站：
1、英寸主机采用四寸真彩触摸屏幕，背景亮度高，内置智能操作系统，可手指直接触摸操作。工业级设计，抗干扰能力强。背光可自行选择关闭，以降低功耗。外壳采用喷塑钢板冲压成型，坚固耐用，不易老化。
2、内置国际标准485通讯数据采集模块，自动识别用户插上的各类型传感器，无需按位置安装。最多可采集256只传感器。
3、可按照用户设置的采集时间间隔，实现自动采集数据。
4、主机采用多种安装形式，配备专用多功能挂板，用户根据实际需要和自身环境条件，可采用移动式支架、壁挂、龙骨悬挂、吊装等多种方式，安装简易。
5、主机电源供电方式可以采用AC/220V供电，户外太阳能供电、也可采用内置锂电池组供电（持续供电可达12小时以上），用户可携带设备进行移动测试。
6、主机采取多种远程数据传输方式供用户选择，包括以太网、wifi无线信号、GPRS数据无线传输DTU模块，方便用户选择。可将数据立刻传输到云平台。
7、可配备本公司专用网络型户外监控互联网摄像头（带红外夜视功能），在远程端可以通过手机或者PC端在线观看视频监控。。

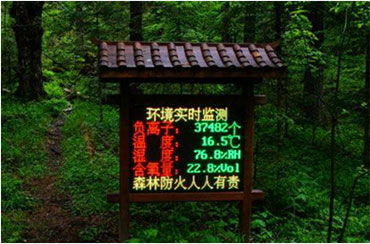

8、预留485数据输出端口，可连接户外或者室内LED显示屏，醒目显示各参数实时数据。

（二）云平台软件系统介绍：
1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。完善的数据管理功能，支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处

2、在线监测各环境因素参数的表现形式：

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。
如下：
       清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。


B、曲线走势图显示方式，如下：

某种颜色的曲线代表某个测试参数的走势

C、立柱式走势显示，如下：

某种颜色的立柱的变化，代表某个参数的数据变化

D、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。详见如下：


3、可通过查询日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出数据。具体操作：第一、输入要查询的日期时间段，点击查询按钮即可（图1）；第二、点击查询右侧三角按钮，出现下载数据并点击即可（图2）；第三、在图2中选择下载的位置并点击下载按钮即可（图3）。详见如下：


4、点击设置按钮，显示编辑设备界面，可设置数据采集间隔和设置地理位置坐标，点击保存按钮即可成功。GPS定位具体操作：点击查询按钮出现图2，在图2中百度要添加的地理位置，并拾取其坐标复制粘贴到该处即可。详见第9项GIS地图生成。图1和图2如下：

5、预警设置：首先启用预警设置并通过添加手机号，短信推送了解何种气象出现报警。可添加多个手机号多人来管理，更好地提高工作效率及安全隐患。传感器设置：点击编辑按钮出现图2，在图2中根据实际情况设置各传感器的预警值，并点击保存即可。最后点击添加预警按钮，即为预警设置成功。详见如下：


6、支持手机随时查看方式：通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护，提高工作效率。


7、计算机上查看各个参数的实时数据和历史数据：


8、视频监控：

平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。并支持数据叠加。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥监测、监督、预警、指挥智能。提高沟通效率和准确率。


9、支持手机在线查看数据和设置参数、直接控制设备。



10、计算机上设置参数、直接控制设备。


传感器技术参数指标：

一、超声波五参数传感器（风速、风向、温度、湿度、大气压）
同时监测超声波风速、风向、大气温度、大气湿度、大气气压，测量要素多，集成度高，轻便小巧，安装方便
风速测量范围： 0～45m/s
精    度： ≤10m/s：±0.2m/s，＞10m/s：＜测量值的±2%
分 辨 率： 0.01m/s
风向测量范围：0～360°
精    度：±1°；分 辨 率：0.1°
温度测量范围：-50～100℃ ，准 确 度：±0.5℃ ，分辨率：0.1℃；
湿度测量范围：0～100%RH， 准确 度：±3%RH（T>0℃），±5%RH（T≤0℃），分辨率：0.1%；
气压量程范围：500～1100hPa，分 辨 率：0.1hpa，准 确 度：± 0.3hPa

二、粉尘（PM2.5、PM10，PM1.0）
检测气体：PM1.0、PM2.5、PM10、TSP
最小分辨率：0.3um
测量范围：0.3-1.0，1.0-2.5,2.5-10（um）
称准体积：0.1L
响应时间：≤3 秒
颗粒物质量浓度有效量程（PM2.5标准值）：0~500ug/m3
颗粒物质量浓度最大量程（PM2.5标准值）：0~1000ug/m3
颗粒物质量浓度分辨率：1ug/m3
颗粒物质量浓度一致性（PM2.5标准值）：±10%@100-500ug/m3；±10ug/m3@ 0-100ug/m3

三、噪声
分辨率：0.1dB
测量范围：30dB~120dB
频率范围：20Hz~12.5kHz
响应时间：≤3s
稳定性：使用周期内小于2%
高级版噪声精度：±0.5dB（在参考音准，94dB@1kHz）
基础版噪声精度：±2%FS±1.5db（在参考音准，94dB@1kHz）

四、空气温度
温度范围：标配-40～70℃或0～50℃，其他温度范围可以定做
准确度：±0.2℃（@25℃）；
重复性：±0.1℃；
长期稳定性：<0.04℃/年；
响应时间：<1S
工作环境：温度：-55℃～125℃；湿度：≤95%RH

五、空气湿度
湿度范围：0～100%RH（非结露状态）
准确度：±3%RH（10%～90%）
重复性：±0.1%RH
长期稳定性：<0.5%RH/年
响应时间：<1S
工作环境：温度：-55℃～120℃；湿度：≤95%RH

六、大气压力
测量单位： mbar（毫巴）或hPa（百帕）
工作温度：－20～70℃
测量量程：大气压力：10～1100mbar
测量精度：大气压力：0.1mbar
稳定时间：通电后30秒，60秒之后进入最佳状态
响应时间：＜1秒

七、风速
测量范围：0～30m/s，0～60m/s
反应时间：＜1S
启动风力：0.4～0.8m/s
工作环境：-30℃～75℃

八、风向
测量范围：0～360°
准 确 度：±3°
启动风速：≤0.5m/s

九、雨量
承水口径：Ф200 ± 0.6mm
测量范围：≤4mm/min（降水强度）
分 辨 率：0.2mm（6.28ml）
准 确 度：±4%（室内静态测试，雨强为2mm/min）
输出信号：开关接点通断信号
工作温度：0～50℃
贮存温度：-10℃～50℃

十、雨雪
测量范围：0～1000mm
准确度：±0.1%FS
供电方式：DC12V
输出形式：0-5v
负载能力：电流型输出阻抗≤300Ω
电压型输出阻抗≥1KΩ

十一、光照强度
测量单位：Lux
测量范围：0-200，000Lux
工作温度：-30～70℃；湿度：10～90%RH
储存温度：-30～80℃；湿度：10～90%RH
准 确 度：±3％FS
非 线 性：≤0.2％FS
稳定时间：通电后1秒
响应时间：＜1秒
电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

十二、光合有效辐射
光谱范围：400～700nm
量    程： 0～2000 W/m2
供电方式：DC5V
输出形式：0~2.5V
响应时间：约1s（99%）
温度相关：最大0.05%/℃
余弦校正：上至80°入射角
工作温度：-40°至65°
相对湿度：0～100%
灵敏度：5～50μv/μmol•s-1
内阻：＜2K

十三、紫外辐射
测量范围：0～70W/㎡
光谱范围：280～400nm
余弦响应：≤4%（太阳高度角为30°时）
响应时间：≤1S（99%）

十四、总辐射
光谱范围：0.3～3μm
响应时间：＜5s
温度相关：＜±0.08%℃
余弦响应：＜±10%（太阳高度角10°时）
非线性  ：＜±2%
年变化率：＜±2%
变送器指标
测量范围：0～2000W/m2

十五、水深
测量形式及范围：0～50000mmH2O
允许过载：2倍满量程压力
工作温度：-20～80℃
温度补偿：-10～70℃
存储温度：-40～80℃
准确度：0.2%FS(典型)
稳定性误差：0.2%FS(典型)
温漂系数：0.03%FS（典型，量程小于5mH2O）

十五、二氧化碳
单    位：ppm
测量范围：0～2000；5000ppm；0～10000、30000ppm；0～50000ppm（可选）
平均电流：峰值≤200mA；平均85 mA
预热时间：3min
响应时间：< 90s
精    度：±3%F•S （25℃）
工作温度：0℃～50℃
工作湿度：0～95%RH
温度漂移：0.2％F•S /℃
稳 定 性：≤ 2% F•S
重 复 性：≤ 1% F•S

十六、雨雪传感
测量范围：0～1000mm
准确度：±0.1%FS
十七、水面蒸发
桶口径：200mm（等效蒸发面200mm）
精 度：±0.1mm
测量范围：0～80mm
供电方式： DC12～24V
环境温度：-30℃～80℃
信号输出： 0～2V DC
产品重量：1.2kg

十八、负氧离子传感器
分辨率：10个离子/cm3。
离子浓度检测范围，自动档位：10~50000(个/ cm3)
接线方式：RS-485信号：4线
采样数率：1秒/个。
误差：离子浓度≤±10%
迁移率：1(cm2/S*V)。

十九、NO2
量程：0～20ppm
最大测量限：150ppm
灵敏度：（0.78±0.42）μA/ppm
分辨率：0.1ppm
响应时间（T90）：＜25S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：0.2ppm

二十、O2
量程：0～25%Vol
最大测量限：30%Vol
灵敏度：（0.10±0.05）mA (空气中)
分辨率：0.1ppm
响应时间（T90）：≤15S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
零点漂移（-20℃～40℃）：≤0.1%vol

二十一、O3
量程：0～20ppm
最大测量限：100ppm
灵敏度：（0.60±0.15）μA/ppm
分辨率：0.02ppm
响应时间（T90）：≤120S
重复性：＜5﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：≤0.2ppm

二十二、H2S
量程：0～100ppm
最大测量限：500ppm
灵敏度：（0.8±0.15)μA/ppm
分辨率：（0.8±0.15)μA/ppm
响应时间（T90）：≤30S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：≤0.2ppm

二十三、CO
量程：0～1000ppm
最大测量限：2000ppm
灵敏度：（0.070±0.015）μA/ppm
分辨率：0.5ppm
响应时间（T90）：＜20S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：＜5﹪
零点漂移（-20℃～40℃）：10ppm

二十四、NH3
量程：0～100ppm
最大测量限：200ppm
灵敏度：（50～100）nA/ppm
分辨率：0.5ppm
响应时间（T90）：≤60S
重复性：＜10﹪输出值
稳定性（／月）：＜10﹪
输出线性度：线性
零点漂移（-20℃～40℃）：-3～10ppm

二十五、SO2
量程：0～20ppm
最大测量限：150ppm
灵敏度：（0.55±0.15）μA/ppm
分辨率：0.1ppm
响应时间（T90）：＜30S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：0.2ppm

二十六、HCl
量程：0～20ppm
最大测量限：200ppm
灵敏度：（0.8±0.4）μA/ppm
分辨率：0.1ppm
响应时间（T90）：≤30S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：≤0.2ppm

二十七、HF
量程：0～10ppm
最大测量限：100ppm
灵敏度：（0.4±0.15）μA/ppm
分辨率：0.1ppm
响应时间（T90）：≤90S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：≤0.2ppm

二十八、Cl2
量程：0～10ppm
最大测量限：100ppm
灵敏度：（（0.6±0.15）
分辨率：0.1ppm
响应时间（T90）：＜60S
重复性：＜2﹪输出值
稳定性（／月）：＜2﹪
输出线性度：线性
零点漂移（-20℃～40℃）：≤0.2ppm

二十九、硬盘录像机
1、支持网络视频接入，采用视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。
2、可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商（ACTI、ARECONT、AXIS、Bosch、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的网络摄像机；最大支持200万像素高清网络视频的预览、存储与回放。
3、支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080；支持一键添加IPC以及一键开启录像功能；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览。
4、支持最大8路4CIF实时同步回放和多路同步倒放；支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量。
5、支持1个SATA接口；支持萤石云服务，可一键配置上网；支持网络检测（网络流量监控、网络抓包、网络资源统计）功能。
6、视音频输入网络视频输入4路网络视频接入带宽25Mbps视音频输出HDMI输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60HzVGA输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz音频输出1个，RCA接口（线性电平，阻抗：1kΩ）视音频编解码参数录像分辨率1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放。
7、四路录像管理，录像/抓图模式手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像、智能侦测录像回放模式即时回放、常规回放、事件回放、标签回放、智能回放、日志回放、外部文件回放备份模式常规备份、事件备份、录像剪辑备份。
8、硬盘驱动器类型：1个SATA接口最大容量每个接口支持容量最大6TB的硬盘外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M自适应以太网口USB接口2个，USB 2.0网络管理网络协议IPv6、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、DDNS（动态域名解析）等。
9、其他：电源DC 12V功耗（不含硬盘）≤5W工作温度-10℃--＋55℃工作湿度10％--90％尺寸260mm（宽）×222mm（深）×45mm（高）重量（不含硬盘）≤1Kg。

三十、网络摄像头
1、200万H.265红外网络球机，200万，20倍光学，支持H.265，兼容H.264，超低照度，3D降噪，低码率，ROI，透雾，强光抑制，Smart IR，音频，报警，IP66，红外150米。
2、Smart功能：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能，支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放。支持透雾、强光抑制、Smart IR防红外过曝技术。支持低码率、ROI感兴趣区域增强编码技术，支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能。
3、红外功能:采用高效红外阵列，低功耗，照射距离达150m，红外灯与倍率距离匹配算法，内置热处理及除雾系统，恒流电路设计，红外灯寿命达3万小时。
4、系统功能：采用高性能传感器，图像清晰，最大支持1920*1080@30fps实时画面输出。精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动。　支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入。支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大，支持系统双备份功能，确保数据断电不丢失。支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。防雷、防浪涌、防突波，IP66防护等级。
5、机芯功能：20倍光学变倍，16倍数字变倍。支持自动光圈、自动聚焦、自动白平衡、背光补偿。支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR。支持3D数字降噪、宽动态功能。
6、络功能：支持以太网控制，支持H.264/H.265/MJPEG高效视频压缩算法，极大降低码率。可通过浏览器和客户端软件观看图像并实现控制。支持标准的Micro SD/SDHC/SDXC卡存储，支持NAS存储录像，录像可断网续传支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制。支持双码流技术支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour。支持1路音频输入和1路音频输出。
7、云台功能：　水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区。水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s。水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s支持300个预置位。支持8条巡航扫描,每条可添加32个预置点，支持4条花样扫描,每条路径记录时间大于10分钟。支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整。支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)，支持报警功能，内置2路报警输入和1路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动。

三十一、GPS测试技术参数：
(1)卫星通道搜索参数：16，1.023 MHz chip rate
(2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm
(3)工作电流：39 mA a
(4)低功耗休眠电流：5 μA
(5)通讯接口：标准RS-232串口。
(6)天线形式：外接磁吸式信号增益放大天线，
(7)DGPS Accuracy Position ：2 meters CEP
