自动气象监测站

 产品应用：

       物联网气象和墒情监测站广泛应用于自然环境气候监测、农林气候监测、生态环境及地质灾害监测等多个领域，在恶劣的环境条件下也能稳定工作。可对多种气象环境因子（环境温度、环境湿度、风速、风向、气压、光照度、光合有效辐射、紫外辐射、日照时数、总辐射、雨量、土壤水分、CO2、土壤温度、降雨量、雨雪报高、露点温度、液位、水面蒸发、氧化还原电位、PPM污染物、颗粒物等几十种要素可供选择）进行监测；又可根据用户需求定制其他测量要素。

功能特点：

1、采集器主机采用IP67防护等级的防雨、防尘设计，采用喷塑钢板户外防护箱，坚固耐用，寿命可达十年以上。

2、各个传感器采用国家标准MODBUS通讯协议，具有快速反应、通讯距离（可达几公里）、耐腐蚀、可长期在恶劣环境下工作的特点，测量精度高，功耗低（可达微安级）。

3、采集器主机存储容量大，内置SD卡，数据可导出，可存储上亿条数据。

4、采集器主机配有四寸彩色触摸屏或者OLED液晶显示屏可选，可实时显示各个传感器的数据、参数数据、网络情况、IP地址等，并可设置上述参数。

5、通讯方式采用GPRS无线传输或者以太网口，随时可以将主机中的数据远程发送到服务器，存储为数据库。6、供电方式多样灵活，可根据客户要求配置市电

或太阳能蓄电池、风光互补等多种供电模式（适合无电地区常年使用），以保证在断电或阴雨天气的情况下，可以正常工作。

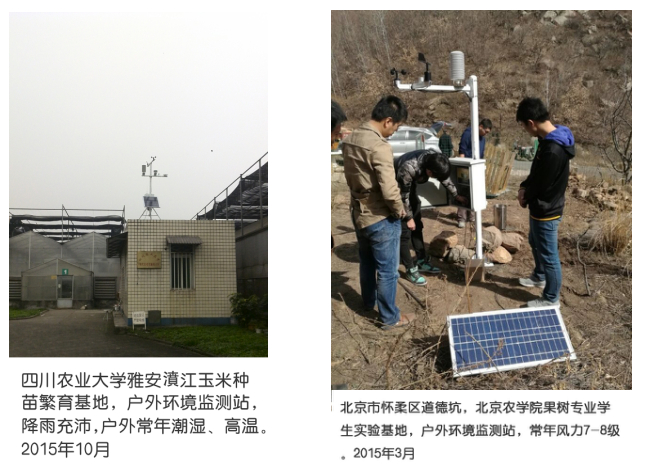

典型案例现场实景照片：

云平台软件系统介绍：

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。完善的数据管理功能，支持数据库管理、数据查询、导出、打印、统计分析、图表分析等各项数据处

2、在线监测各环境因素参数的表现形式：

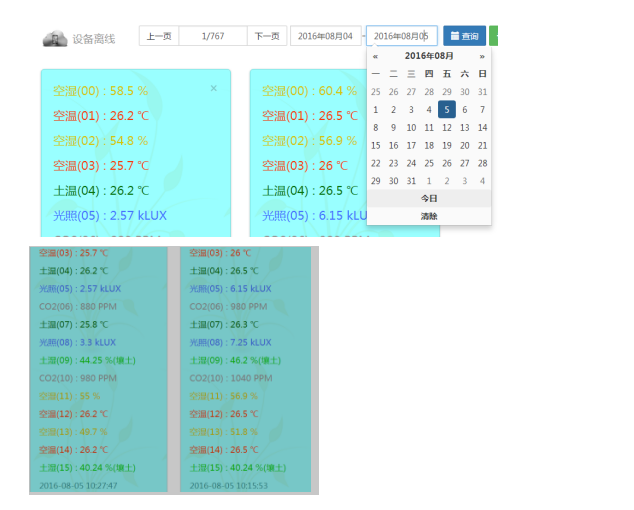

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

如下：

       清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

B、曲线走势图显示方式，如下：

某种颜色的曲线代表某个测试参数的走势

C、立柱式走势显示，如下：

3、支持手机随时查看方式：

4、计算机上查看各个参数的实时数据和历史数据：

5、视频监控：

       平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥测、监督、预警、指挥智能。提高沟通效率和准确率。

6、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。

传感器技术参数指标

一、粉尘（PM2.5也可增加PM10，PM1.0）

检测气体：PM1.0、PM2.5、PM10

量程：0-1000ug/M³

最小分辨颗粒直径：0.3 微米

响应时间 ≤10 秒

输出数据：UART 输出（3V 电平）

DAC(0～2V 对应0-1000)

PWM 输出

工作电压：5V±0.1V

工作电流：70-140（mA）

响应时间：≤90 秒

工作湿度：15%RH-80％RH（无凝结）

工作温度：－20～40℃

存储温度：－40～60℃

使用寿命：3 年（空气中）

1、测量范围：30dB~110dB，精度：0.5%

2、工作环境：设备非防水结构，需注意避免雨水淋溅，需注意防潮。可以定制专用于潮湿环境的设备系统

三、空气温度

温度范围：标配-30～70℃或0～50℃，其他温度范围可以定做

准确度：±0.2℃（@25℃）；

重复性：±0.1℃；

长期稳定性：<0.04℃/年；

响应时间：<1S

工作环境：温度：-55℃～125℃；湿度：≤95%RH

四、空气湿度

湿度范围：0～100%RH（非结露状态）

准确度：±3%RH（10%～90%）

重复性：±0.1%RH

长期稳定性：<0.5%RH/年

响应时间：<1S

工作环境：温度：-55℃～120℃；湿度：≤95%RH

五、大气压力

测量单位： mbar（毫巴）或hPa（百帕）

工作温度：－20～70℃

输出信号：RS485

工作电压：5～24V DC

工作电流：10mA@5V；7mA@12V；5mA@24V；带屏幕显示加约5～10mA

测量量程：大气压力：10～1100mbar

测量精度：大气压力：0.1mbar

稳定时间：通电后30秒，60秒之后进入最佳状态

响应时间：＜1秒

电缆规格：2米4线制（RS485）（电缆长度可选）

六、风速

测量范围：0～30m/s，0～60m/s

反应时间：＜1S

启动风力：0.4～0.8m/s

供电电压：脉冲，0～2V，RS485：5～24V DC

0～5V，0～10V，4～20mA：12～24V DC

最大功耗：脉冲型MAX≤200mW；

电压型MAX≤300mW；

电流型MAX≤700mW；

工作环境：-30℃～75℃

七、风向

测量范围：0～360°

准 确 度：±3°

启动风速：≤0.5m/s

供电方式：DC5V

输出形式：0～5V

八、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃

九、雨雪

测量范围：0～1000mm

准确度：±0.1%F S

供电方式：DC12V

输出形式：0-5v

负载能力：电流型输出阻抗≤300Ω

电压型输出阻抗≥1KΩ

十、光照强度

测量单位：Lux

测量范围：0-200，000Lux

工作温度：-30～70℃；湿度：10～90%RH

储存温度：-30～80℃；湿度：10～90%RH

准 确 度：±3％FS

非 线 性：≤0.2％FS

稳定时间：通电后1秒

响应时间：＜1秒

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

十一、光合有效辐射

光谱范围：400～700nm

量 程： 0～2000 W/m2

供电方式：DC5V

输出形式：0~2.5V

响应时间：约1s（99%）

温度相关：最大0.05%/℃

余弦校正：上至80°入射角

工作温度：-40°至65°

相对湿度：0～100%

灵敏度：5～50μv/μmol·s-1

内阻：＜2K

十二、紫外辐射

测量范围：0～70W/㎡

光谱范围：280～400nm

余弦响应：≤4%（太阳高度角为30°时）

响应时间：≤1S（99%）

供电方式：DC5V

输出形式：0～2.5V

十三、总辐射

光谱范围：0.3～3μm

响应时间：＜5s

温度相关：＜±0.08%℃

余弦响应：＜±10%（太阳高度角10°时）

非线性 ：＜±2%

年变化率：＜±2%

变送器指标

测量范围：0～2000W/m2

供电方式：5V

输出形式：2.5V

负载能力：电流型输出阻抗RL≤250Ω

电压型输出阻抗RL≥1KΩ

十四、水深

测量形式及范围：0～50000mmH2O

允许过载：2倍满量程压力

工作温度：-20～80℃

温度补偿：-10～70℃

存储温度：-40～80℃

准确度：0.2%FS(典型)

稳定性误差：0.2%FS(典型)

温漂系数：0.03%FS（典型，量程小于5mH2O）

十五、土壤温度

测量参数：土壤温度

测量单位：℃<, /span>

测量量程：-55～150℃

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料

电缆规格：1.5米4线制（电缆长度可选）

十六、土壤湿度

测量参数：土壤容积含水率

土质校正：壤土、黏土、砂土

测量单位：%( m3/m3)

测量量程：0～100%

输出形式： 0-2.5VDC

测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体

探针长度：55mm

探针直径：3mm

探针材料：316L不锈钢

密封材料：AB, S工程塑料

电缆规格：2米3线制（模拟信号）

十七、土, 壤电导率, <, o:p>,

测量参数：土壤电导率

测量单位：mS/cm

测量量程：0～20 mS/cm（标配），可定做0～10 mS/cm、0～5 mS/cm等

测量精度：±2%

分 辨 率：无限小mS/cm

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

十八、土壤盐量

测量参数：土壤盐分

测量单位：mol/L

测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等

测量精度：±2%

分辨率：无限小mol/L

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

十九、土壤PH

采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护,配备野外防护套和滤网

测量范围： pH：0～14

输出形式：电压 0-2VDC

准 确 度： ±0.02 (pH4~9)

分 辨 率： 0.01

稳 定 性：≤0.02/24h

供电方式：DC 5~24V

输出信号：0~2V，4～20mA，RS485等

工作环境：温度0～60℃；相对湿度≤85%

电源功耗：≤3W

外形尺寸：96×96×110mm（高×宽×深）

二十、土壤ORP（氧化还原电位）

电极电位：245―270mv（15―30℃）

测试范围：0-1999mV

参比电极内阻：≤10kΩ定性：±8mv/24h

指示电极：导通良好

适用温度5—70℃

二十一、二氧化碳

单 位：ppm

测量范围：0～2000；5000ppm；0～10000、30000ppm；0～50000ppm（可选）

平均电流：峰值≤200mA；平均85 mA

预热时间：3min

响应时间：< 90s

精 度：±3%F•S （25℃）

工作温度：0℃～50℃

工作湿度：0～95%RH

温度漂移：0.2％F•S /℃

稳 定 性：≤ 2% F•S

重 复 性：≤ 1% F•S

二十二、雨雪传感器

测量范围：0～1000mm

准确度：±0.1%F S

二十三、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃

二十四、管道流量和流速

, 工作压力：<4.0Mpa

介质温度：H级<120℃

环境温度：-20℃-50℃

转换器：组合型

防护等级：IP65

接地环:无

工作电源：220V

输出信号：RS-485

流量计口径：15mm

流量（水）：<50 L/m

总流量：（0-999999999）到最大值后从新开始

百分比流量指示条（流速）： m/s

二十五：水面蒸发传感器

桶口径：200mm（等效蒸发面200mm）

精 度：±0.1mm

测量范围：0～80mm

供电方式： DC12～24V

环境温度：-30℃～80℃

信号输出： 0～2V DC

产品重量：1.2kg

二十六：硬盘录像机

1、支持网络视频接入，采用视音频编解码技术、嵌入式系统技术、存储技术、网络技术等。

2、可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商（ACTI、ARECONT、AXIS、Bosh、Brickcom、Canon、Panasonic、PELCO、SAMSUNG、SANYO、SONY、Vivotek、ZAVIO）的网络摄像机；最大支持200万像素高清网络视频的预览、存储与回放。

3、支持HDMI与VGA同源输出，HDMI与VGA输出分辨率最高均可达1920x1080；支持一键添加IPC以及一键开启录像功能；支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览。

4、支持最大8路4CIF实时同步回放和多路同步倒放；支持硬盘配额存储模式，可对不同通道分配不同的录像保存容量。

5、支持1个SATA接口；支持萤石云服务，可一键配置上网；支持网络检测（网络流量监控、网络抓包、网络资源统计）功能。

6、视音频输入网络视频输入4路网络视频接入带宽25Mbps视音频输出HDMI输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz1920x1080/60HzVGA输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz音频输出1个，RCA接口（线性电平，阻抗：1kΩ）视音频编解码参数录像分辨率1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放。

7、四路录像管理，录像/抓图模式手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像、智能侦测录像回放模式即时回放、常规回放、事件回放、标签回放、能回放、日志回放、外部文件回放备份模式常规备份、事件备份、录像剪辑备份。

8、硬盘驱动器类型：1个SATA接口最大容量每个接口支持容量最大6TB的硬盘外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）网络接口1个，RJ45 10M/100M自适应以太网口USB接口2个，USB 2.0网络管理网络协议IPv6、UPnP（即插即用）、NTP（网络校时）、SADP（自动搜索IP地址）、DDNS（动态域名解析）等。

9、其他：电源DC 12V功耗（不含硬盘）≤5W工作温度-10℃--＋55℃工作湿度10％--90％尺寸260mm（宽）×222mm（深）×45mm（高）重量（不含硬盘）≤1Kg。

二十七:网络摄像头

1、200万H.265红外网络球机，200万，20倍光学，支持H.265，兼容H.264，超低照度，3D降噪，低码率，ROI，透雾，强光抑制，Smart IR，音频，报警，IP66，红外150米。

2、Smart功能：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能，支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放。支持透雾、强光抑制、Smart IR防红外过曝技术。支持低码率、ROI感兴趣区域增强编码技术，支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能。

3、红外功能:采用高效红外阵列，低功耗，照射距离达150m，红外灯与倍率距离匹配算法，内置热处理及除雾系统，恒流电路设计，红外灯寿命达3万小时。

4、系统功能：采用高性能传感器，图像清晰，最大支持1920*1080@30fps实时画面输出。精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动。　支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入。支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大，支持系统双备份功能，确保数据断电不丢失。支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。防雷、防浪涌、防突波，IP66防护等级。

5、机芯功能：20倍光学变倍，16倍数字变倍。支持自动光圈、自动聚焦、自动白平衡、背光补偿。支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR。支持3D数字降噪、宽动态功能。

6、络功能：支持以太网控制，支持H.264/H.265/MJPEG高效视频压缩算法，极大降低码率。可通过浏览器和客户端软件观看图像并实现控制。支持标准的Micro SD/SDHC/SDXC卡存储，支持NAS存储录像，录像可断网续传支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制。支持双码流技术支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour。支持1路音频输入和1路音频输出。

7、云台功能：　水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区。水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s。水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s支持300个预置位。支持8条巡航扫描,每条可添加32个预置点，支持4条花样扫描,每条路径记录时间大于10分钟。支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整。支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)，支持报警功能，内置2路报警输入和1路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上
