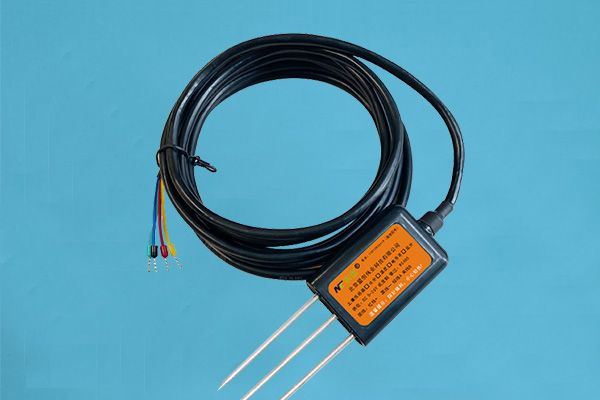

MC-TWS型土壤温湿度传感器产品使用手册
工作原理
MC-TWS土壤温湿度传感器是将土壤湿度和土壤温度集中于一体,方便土壤墒情,土壤温度的测量研究,具有携带方便,密封,高精度等优点,是土壤墒情,土壤温度测量的理想选择。土壤湿度传感器是基于频域反射原理,利用高频电子技术制造的高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量,可测量土壤水分的体积百分比,是目前国际上最流行的土壤湿度测量方法。
土壤温度传感器是由德国Heraeus公司进口A级ST-1-PT1000精密铂电阻和高精度传感器两部分组成。传感器部分由电源模块、温度传感模块、变送模块、温度补偿模块及数据处理模块等组成,彻底解决铂电阻因自身特点导入的测量误差,传感器内有零漂电路和温度补偿电路,对使用环境有较高的适用性。
功能特点
1、体积小巧化设计,测量精度高,响应速度快,互换性好。
2、密封性好,可直接埋入土壤中使用,且不受腐蚀。
3、实时温湿度监测功能,可测量不同深度土壤的温温度。
4、土质影响较小,应用地区广泛。
5、测量精度高,性能可靠,确保正常工作,响应速度快,数据传输效率高。
适用范围
应用广泛,适用于节水农业灌溉、气象监测、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤温湿度的领域。可测量多种粉末状多孔介质,液体的温度,精度高,不锈钢探针稳定性好,耐腐蚀,并且可做成多种外形,方便不同客户的需求,是测量温度的理想选择。
设计尺寸
产品资料
一、技术参数
1、测量参数:土壤容积含水率;土壤温度
2、测量单位:%( m3/m3);℃
3、测量量程:0~100%;-50.0-150.0℃
4、测量精度:0~50%(m3/m3)范围内为±3%(m3/m3);±0.2℃
5、工作范围:-30℃~70℃
6、稳定时间:湿度为通电后1秒,温度为通电后10秒左右
7、响应时间:50ms
8、测量区域:以中央探针为中心的直径为7cm、高为7cm的圆柱体
9、防水等级:IP68 可以长期深埋于土壤或浸入水中。
二、物理参数
1、探针长度:55mm
2、探针直径:3mm
3、探针材料:316L不锈钢;德国Heraeus公司进口A级ST-1-PT1000精密铂电阻
4、密封材料:ABS工程塑料
5、电缆规格:2米4线制(电缆长度可选)
三、其他参数
MC-TWS土壤温湿度传感器各项具体参数
输出信号 | 工作电流 | 供电电压 | 最长电缆 长度 | |||
5V供电 | 12V供电 | 24V供电 | ||||
电压信号 | 0~2V DC | 14.8mA | 7.5mA | 4.6mA | 5~24V DC | 200米 |
0~5V DC | 无 | 7.5mA | 4.6mA | 12~24V DC | ||
0~10V DC | 无 | 7.5mA | 4.6mA | |||
电流信号 | 4~20mA | 无 | 30~36mA | 28~35mA | ||
数字信号 | RS485 | 16.3mA | 8mA | 4.8mA | 5~24V DC | 600米 |
四、电流信号的阻抗要求
供电电压 | 9V | 12V | 20V | 24V |
土壤温度最大阻抗 | 250Ω | 400Ω | 500Ω | 500Ω |
土壤湿度最大阻抗 | 125Ω | 250Ω | 500Ω | 500Ω |
接线图/电路图
可连接各种载有差分输入的数据采集器,数据采集卡,远程数据采集模块等设备。接线方式如下图所示:
注意:接线时一定要小心,如果电源电压过高或极性接反,将造成传感器的永久性损坏
数据转换方法
土壤温湿度RS485报文
修改地址
10功能码写地址指令:00 10 80 00 00 01 02 00(新地址)(校验位低)(校验位高)
查询传感器(地址为01)的土壤温度,湿度数据。
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度 | 校验位低 | 校验位高 |
01 | 03 | 00 | 67 | 00 | 02 | 75 | D4 |
若传感器接收正确回复以下数据。
地址 | 功能码 | 数据长度 | 寄存器67数据高 | 寄存器67数据低 | 寄存器68数据高 | 寄存器68数据低 | 校验位低 | 校验位高 |
01 | 03 | 04 | FF | E7 | 00 | 8F | 3B | B4 |
土壤温度 单位:℃ | 土壤湿度 单位:% |
以上数据表示:
土壤温度FFXE7=65511=65535-65511+1=25/10=-2.5℃(读出值除以十计算)
注:当数据小于8000时,换算成十进制数据后÷10,即小数点左移一位,当数据大于等于(≥)8000时,用FFFF减去该数据后加1,换算成十进制数据后÷10,即小数点左移一位,然后前面加负号。
土壤湿度00X8F=143=143/10=14.3%(读出值除以十计算)
查询传感器(地址为01)的土壤温度数据。
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度 | 校验位低 | 校验位高 |
01 | 03 | 00 | 67 | 00 | 01 | 35 | D5 |
若传感器接收正确回复以下数据。
地址 | 功能码 | 数据长度 | 寄存器67数据高 | 寄存器67数据低 | 校验位低 | 校验位高 |
01 | 03 | 02 | 00 | E2 | 38 | 0D |
土壤温度 单位:℃ |
以上数据表示:土壤温度00XE2=226=226/10=22.6℃(读出值除以十计算)
查询传感器(地址为01)的土壤湿度数据。
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度 | 校验位低 | 校验位高 |
01 | 03 | 00 | 68 | 00 | 01 | 05 | D6 |
若传感器接收正确回复以下数据。
地址 | 功能码 | 数据长度 | 寄存器68数据高 | 寄存器68数据低 | 校验位低 | 校验位高 |
01 | 03 | 02 | 00 | 94 | B9 | EB |
土壤湿度 单位:% |
以上数据表示:土壤湿度00X94=148=148/10=14.8%(读出值除以十计算)
注意事项
警告
1、土壤温湿度传感器不按线序接线,可能造成该设备及连接该设备的仪器损坏。
2、输入电源超过该设备的最大接入电源时,将造成该设备的损坏。
注 意
1、使用前请先完整阅读本说明书。
2、不要试图将传感器探针插入石子或硬的土块中,以免损坏探针。
3、将传感器移出土壤时,不能直接拽拉电缆。
4、探头插入土壤/基质时要充分,以减少操作误差,提高测量精度。
