MC-DGP-IV型地基长势病害监测仪

产品应用：

　　MC-DGP-IV 地基长势病害监测仪配备6个2.12M像素多光谱通道及1个2.12M像素RGB通道，通过多波段光谱协同分析精准捕捉植被生长动态与病害特征，IP65防护与-20℃~50℃宽温域设计保障农田、林区等野外场景长期稳定运行，数据可通过4G/WiFi直传农业管理平台，为作物健康评估与精准植保提供全天候、高分辨率监测支持

特点：

　　1.可实时输出GCC/RCC/GVI/NDVI/GNDVI/NDRE等,支持全局和均一化输出

　　2.550nm/650nm/850nm/720nm/705nm等各光谱段独立镜头，数据信噪比更高，

　　3.各光谱镜头通道采用光照计自适应曝光算法，输出指数稳定准确、一致性好；

　　4.支持原始raw图像输出；支持4G网络连接；支持低功耗；支持sdk二次开发；

参数规格 ：

平台：

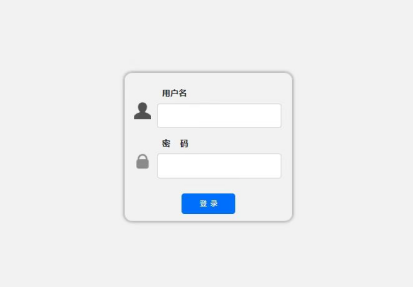

登录相机web，使用Edge浏览器，登录相机IP，进入登录界面，输入用户名(admin)及密码 (admin123)。

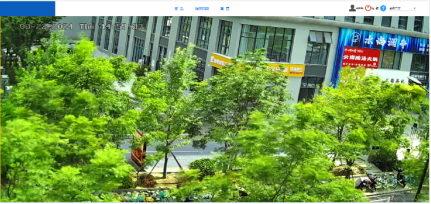

预览界面

各通道效果

可见光                                 550nm

850nm                                   650nm

演示页面

点击“演示页面”即可进入。演示页面分为五个部分。

多光谱图：可实时抓取多光谱数据，并以曲线表示

图像预览：四个通道预览框同时显示，可进行“抓JPG图”、“抓RAW图”、彩色与黑白切换等

文件管理：查看SD卡中文件，可将SD卡中的数据文件发送到FPT服务器中

日志：相机工作日志

配置：相机定时抓图配置

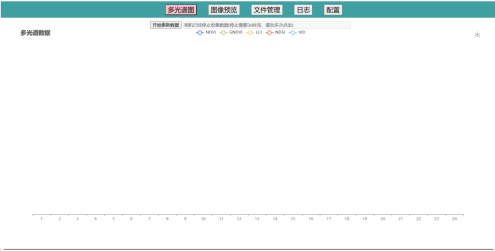

①多光谱图使用：点击“开始更新数据”即可开始抓取实时多光谱数据。

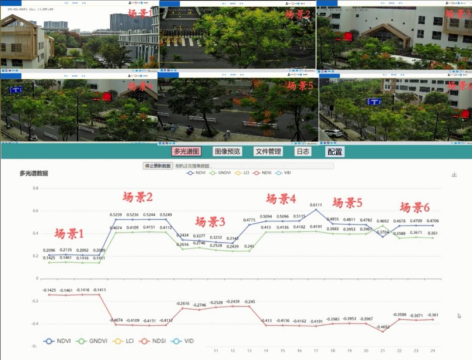

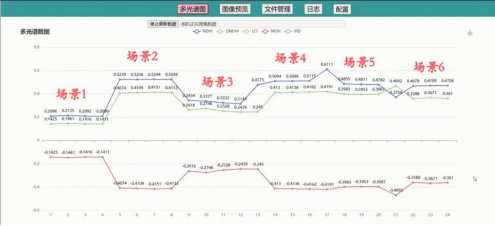

抓取多光谱数据最终效果如下

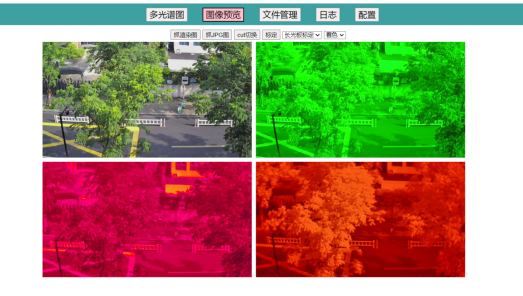

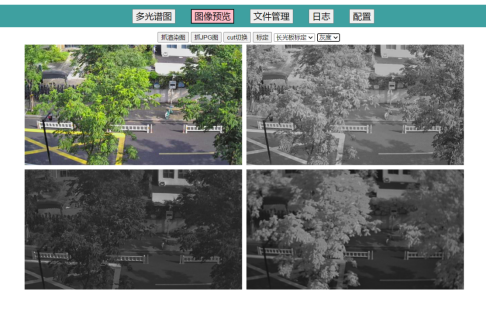

②图像预览：在图像预览界面可同时看到四个通道的实时图像。在此可进行“抓渲染图”、“抓JPG图”、“抓RAW图”、着色与灰度图切换操作。

着色与灰度切换：点击“着色”与“灰度”切换，可得到灰度图

手动抓图：在图像预览界面中，点击“抓渲染图”“抓JPG图”“抓RAW图”按钮，等待片刻，会自动保存在SD卡以及FTP服务器储存路径下。

文件名规则：JPG图：通道类型_ 云台预置点序号_时分秒.jpg；

RAW图：通道类型_ 云台预置点序号_时分秒.raw


抓渲染图、抓JPG图与抓RAW图等，每次只能选择一个，等待抓图完毕之后再进行下一次操作。如相机没有连接FTP服务器，则FTP服务器中不会出现所抓图片。

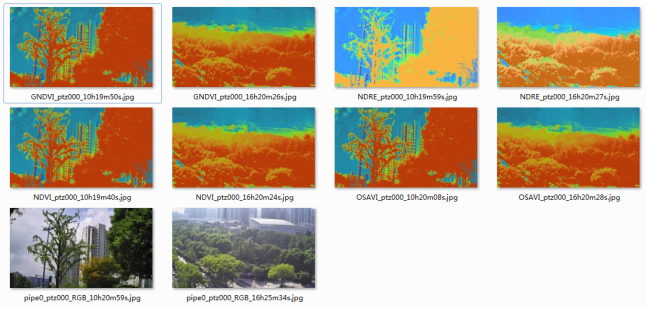

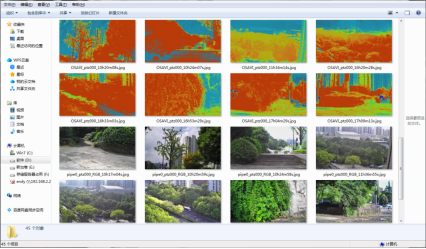

渲染图以及对应可见光图像示例：

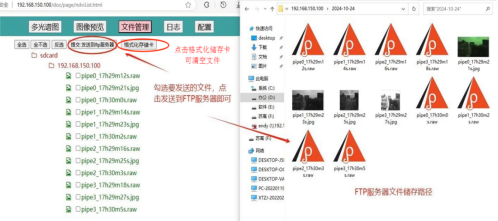

③文件管理

可以看到SD卡中的文件，可以选择需要从SD卡中取出的文件，点击发送到FTP服务器，也可点击“格式化储存卡”，清空文件。

格式化存储卡需要重启相机，需确认格式化时相机未进行抓图工作，否则可能会导致文件丢失。

说明

文件管理中SD卡上的文件，不能直接打开查看。需相机连接上FTP服务器之后才能将SD卡中的文件发送到FTP服务器中。文件管理中发送功能是指直接在相机网页上将相机SD卡中文件发送到FTP服务器上。

如相机一直连接FTP，则抓图文件同时保存在SD卡和FTP服务器中。

如相机没有连接FTP，则当连接FTP时，相机定时抓图的文件会进行补传，重新发送到FTP中。定时抓图配置详见⑤配置

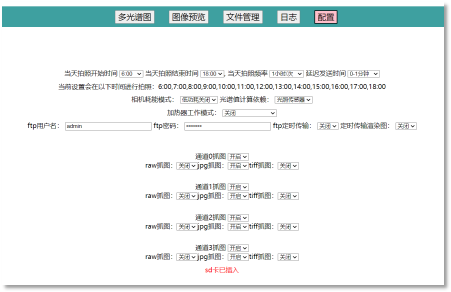

④配置

在演示页面点击“配置”，可进行多光谱相机的功能配置。

定时抓图

开始拍照时间：可选6:00-18:00；结束拍照时间：可选6:00-18:00。拍照频次可选1小时/次-23小时/次；设置完开始拍照时间、结束拍照时间与拍照频次，会显示抓图时间点，设备将会在此时间段内的整点抓图。

延迟发送时间：可选0-1/5/10/20/30/50分钟。以0-10分钟为例，相机在指定整点抓图之后，会在接下来10分钟内随机时间段发送到FTP服务器中。

FTP定时传输：关闭后，相机自动抓图只会保存在相机中，不会传输到FTP服务器。

定时传渲染图：打开FTP定时传输功能后，打开定时传渲染图才会生效。在FTP定时传输没有打开的情况下，定时传渲染图打开则不会生效。

低功耗设置

相机耗能模式：低功耗关闭、低功耗打开。默认为低功耗关闭。

若设置了低功耗打开之后。设备完成抓图传输等工作之后，会进入断电状态，到下一次工作时间点前5分钟自动上电。若当前时间不在设备工作时间内，打开低功耗后会在20s左右之后立即进入断电状态。

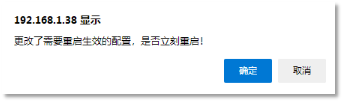

在切换低功耗模式时，会弹出提示框，点击确认即可切换，并在一段时间后（30s左右）后生效。注意：若在设备工作时间内切换成低功耗打开，设备不会立刻进入低功耗，会在工作结束后5分钟左右进入低功耗模式。

注意：进入低功耗模式之后，相机处于断电状态，无法登录，无法操作使用。要结束低功耗模式，需长按相机尾线处的复位按钮。长按5-8s，听到“嘀”声表示复位成功，可以登录相机，并在5小时内，无论是否设置进入低功耗，相机都不会进入低功耗模式。若要结束该状态，需断电重启相机。

若在网页设置了低功耗模式，相机进入低功耗模式之后，相机断电，长按复位按钮进行复位。此时，若没有进入相机网页修改成低功耗关闭，而是断电重启，则相机依旧会处于低功耗模式，在上电后30s左右，再次进入低功耗模式。

例如，开始拍照时间9:00，结束拍照时间11:00，延迟发送时间设置为0-10分钟，拍照频次设置为2小时/次。相机在9:00抓图，在10分钟内完成传输，在9:15进入低功耗，处于断电状态，在抓图前5分钟相机自动上电，即10:55自动上电。实际情况根据实际配置而定。

在设置拍照开始时间、拍照结束时间、拍照频次、延迟发送时间时，需要重启相机才会生效

光谱值计算依赖

光谱值计算依赖分为光照传感器和曝光传感器，默认设置为光照传感器。

加热器工作模式

加热器工作模式默认关闭状态；

关闭：立刻停止加热，强制生效

启动加热：配合低功耗模式使用，开启后不会立刻开启加热，在设备处于低功耗模式自动上电之前6分钟左右，进行加热。

例如，低功耗打开情况下，延迟发送时间设置0-10分钟，拍照时间9:00，设备在9:15左右进入低功耗，处于断电状态，下一次拍照时间11:00，设备开始工作前5分钟自动上电，即10:55左右自动上电，此时，加热器会在此基础上的前6分钟开始加热，即10:49左右开始加热，加热时间4分钟。

立刻加热一次：无论是使用低功耗模式，点击该设置，就会立刻加热一次，强制生效，加热时间4分钟。

季节性自适应加热：与启动模式功能类似，配合低功耗功能使用，多一项效果：根据当前季节进行加热强度控制。

春季(3-5月)和秋季(9-11月)加热2分钟；

夏季(6-8月)加热1分钟；冬季(12月-次年2月)加热4分钟

启动模式的加热时间不会根据季节变化，固定加热4分钟。

ftp用户配置

FTP用户名密码更改立即生效。需与FTP服务器的用户名和密码一致，方可连通FTP

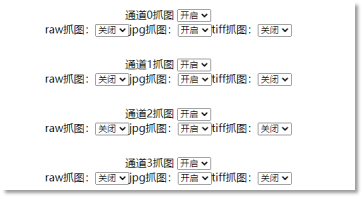

自动抓图类型配置

可对四个通道的抓图进行单独配置。
