智能温室控制柜
- 产品介绍

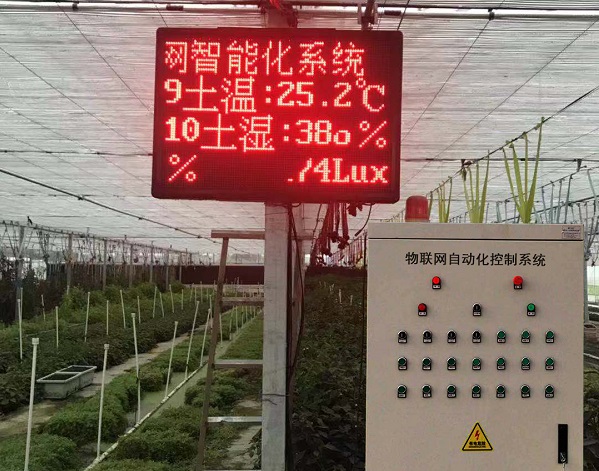

物联网智能温室控制柜及自动化控制系统
温室控制柜特点:
1、单片机控制。
2、显示器采用8英寸触摸屏,和控制器巧妙地融和为一体式采控器,结构节凑、维护简单,属于国内首创。
3、接口类型丰富,可外接Micro USB、DC、以太网口TF卡槽。
4、可本机监测、控制多个温室大棚、食用菌栽培室、特种养殖、食品加工、文物保护单位、发酵行业、组培室等设施,也可通过手机和计算机远程监控环境内各种机电设施运行或者自动运行。
5、可扩展33路数据采集、33路开关量输出。在线精准监测环境中的空气温湿度、CO2、光照强度、光合有效辐射、总辐射、紫外辐射、风速、风向、大气压力、蒸发量、水深、液位、噪声、粉尘PM1.0、PM2.5、PM10、TSP、电导率、含盐量、ph、土壤水分、土壤温度、ORP、管道流量和流速等参数。
6、可通过本机手机和PC端在线控制各种设备,还可使用自动模式,根据作物或者动物生长要求,自动控制开关窗、卷膜、风机湿帘、生物补光、灌溉施肥等环境控制设备,自动调控温室内环境,达到适宜植物生长的范围,为作物或者动物生长提供最佳环境。
7、智能温室大棚控制系统可以使温室运行于经济节能状态,实现温室的无人值守自动化运行,减轻人员劳动强度,降低温室能耗和运行成本。
8、完善的保护功能:具有断路、过流、过热、过载、应急断电等多种保护。
9、三合一切换功能:手动旋钮、触摸屏幕、远程控制三种控制方式可以保证设备安全连续运行;
高压和低压柜特点:
1、温室控制柜具有多路输出控制线路设计,每个柜子最多控制33路输出。
2、具有过流和过压保护装置,保护电路和电器及人员安全。
3、与MC-CPK型温室数据采集/控制器设计成一体式结构,便于安装、调试及保养、维修。
4、配有手动/自动模式切换功能。既可以本地手动控制,也可以由远程自动控制。
温室控制系统作用:
实现精准管理模式,在线监测温室环境的气候因子、土壤环境因子,结合作物生理生态特点,精准把握灌溉时机和灌溉量,减少无效灌溉量,节约农业用水。根据大气环境、辐照强度等变化,及时采取升、降温,开、关遮阳等应对措施,确保作物和其他培养提在最适宜的环境下生长。并能起到减轻人的劳动强度、提高设备利用率、改善温室气候、减少病虫害、增加作物产量等作用。
物联网温室自动化控制系统组成:
本系统主要由MC-CPK型智能采控器、各种参数传感器、视频采集系统、智能控制柜配电柜、监测与控制系统云平台组成。主机采取多种远程数据传输方式供用户选择,包括以太网口、4G数据无线传输DTU模块,方便用户选择。可将数据立刻传输到云平台。
系统介绍:
1、采用可视化编程语言设计界面友好的环境监测与管理系统,实现对被监测环境的远程监测。用户可自由设置可参数的上下限预警数值,可短线等方式发出预警通知。软件平台可远程实时监控各传感器数据。完善的数据管理功能,支持数据库管理、数据查询、导出、打印、统计分析、图表分析等各项数据处
2、在线监测各环境因素参数的表现形式:
A、清单明细式,可以直观地查看各个环境因素参数在某个时间点的监测数据。
如下:
B、曲线走势图显示方式,举例如下:
某种颜色的曲线代表某个参数的数据走势
C、立柱式走势显示,举例如下:
某种颜色的立柱的变化,代表某种参数数据变化走势
3、支持手机随时查看方式:
4、计算机上查看大棚内传感器监测的实时数据:
视频监控:
5、平台支持户外生产基地、加工车间、生产环境等区域多画面视频监控。无需用户下载插件,在远程端可以通过wife或者以太网相互视频,持视频监控和语音对讲功能,便于监管方实时发挥监测、监督、预警、指挥智能,提高沟通效率和准确率。
6、 平台内置《农作物营养诊断专家系统》,功能包括:
a、可诊断玉米、小麦、水稻、大豆、油菜、果树、叶菜等作物缺N、P、K或各种微量元素的营养诊断。
b、可对作物所需氮,磷,钾,硫,锌,硼,锰,钼,铜,铁的营养缺失提出解决方法。并配备图库。
c、提供常用氮,磷,钾肥料的施用方法。
d、常用肥料的产品性状:主要氮肥,磷肥,钾及复合肥的产品性状。
e、常用化学肥料的鉴别方法:外观鉴别法,溶解鉴别法,熔融鉴别法,灼烧鉴别法。
f、测土配方中常见的问题解答:如何计算施肥量、最小养分率,常用肥料等。
7、MC-WXCK型云平台无线数剧采集及控制器自动控制与智能云控制
a 、云端可由用户自行添加设备名称和设备编号。
b、用户可设置各种环境数据的预期值,自动控制设备的启动和停止。并有设备运行状态显示。
c、设备云端在线状态显示。
MC-CPK型采控器可以用三种云端数据传输方式,GPRS、LAN口、wifi。用户可随产看本机是否在线,以免对数据采集和设备控制造成影响。
d、用户在云端可随时在数据查看、统计、设备控制几个功能间随意切换,只需点击鼠标即可。
e 、在自动模式运行情况下,当现场出现突发事件或者其他需要人工干预的情况下,用户可以在云端强行进行人工干预,实现人工远程控制设备的启动和停止。
f、用户还可以通过手机端,依托于无线互联网,随时对设备进行设置和控制。
适用范围:
物联网智能温室控制柜及自动化控制系统用于远程监测、控制多个温室大棚、特种养殖、食品加工、文物保护单位、发酵行业、食用菌栽培、组培室等设施,也可通过手机和计算机远程监控环境内各种机电设施运行或者自动运行。根据作物或者动物生长要求,自动控制开关窗、卷膜、风机湿帘、生物补光、灌溉施肥等环境控制设备。
