超低温气象环境监测站

适用范围：

       物联网超低温物联网气象监测站，采用多项超低温技术，主要用于对处于超低温极寒环境下（-40℃左右甚至更低）的自然环境或者人工环境进行性在线气象参数数据远程监测和数据共享。

功能特点：

1、采集器主机和传感器、安装结构、防护都采用可承受超低温设计，在恶劣的环境条件下也能稳定工作。户外防护箱IP67防护等级，防雨、防尘设计，壳体采用高碳钢喷塑防锈处理，寿命可达十年以上。

2、可对能见度、环境温度、环境湿度、风速、风向、气压、光照度、光合有效辐射、紫外辐射、日照时数、总辐射、雨量、土壤水分、CO2、土壤温度、降雨量、雨雪、露点温度、液位、水面蒸发、氧化还原电位、粉尘污染物、化学污染物、气体污染物等几十种要素进行监测。

3、各个传感器采用标准MODBUS通讯协议，具有快速反应、通讯距离远（可达几公里）、耐腐蚀、可长期在恶劣环境下工作的特点，测量精度高，功耗低（可达微安级）。

4、采集器主机存储容量大，可配备内置TF卡，增大时本机数据存储量。

5、采集器主机可采用四寸彩色触摸屏或者OLED液晶显示屏可选，可实时显示各个传感器的数据、参数数据、网络情况、IP地址等，并可设置上述参数。其中低温彩色触摸屏可在零下45摄氏度条件下正常工作。

6、通讯方式采用2G/4G无线GPRS传输或者以太网口，随时可以将主机中的数据远程发送到服务器，存储为数据库。

7、供电方式多样灵活，可根据客户要求配置市电或太阳能蓄电池（超低温硅能电池）、风光互补等多种供电模式（适合无电地区常年使用），以保证在断电或阴雨天气的情况下，可以正常工作。

8、安装立杆采用分段式结构，便于运输和拆卸、转移。配备地笼，可在野外快速安装，也可采用三脚架结构，避免使用沙子、水泥等物资。

云平台软件系统介绍：

1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。

2、在线监测各环境因素参数的表现形式

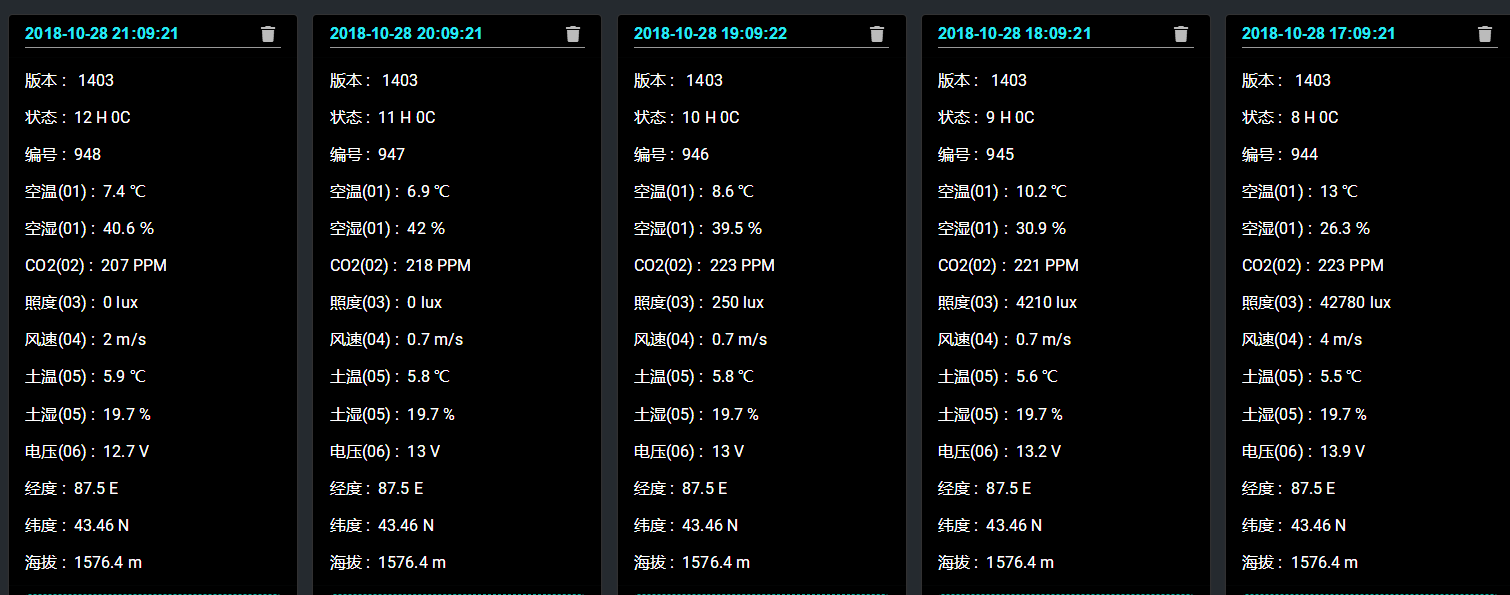

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

如下：

       清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

B、曲线走势图显示方式，如下：

C、立柱式走势显示，如下：

D、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。详见如下：

3、可通过查询一段时间日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出、下载数据。

4、可设置设备所处地理位置坐标，显示设备所处位置。

5、手机预警设置：首先启用预警设置并通过添加手机号，短信推送何种气象参数出现报警。可添加多个手机号多人来管理，更好地提高工作效率及安全隐患。

6、采集间隔设置：可远程通过手机和计算机任意设置主机采集数据的时间间隔。

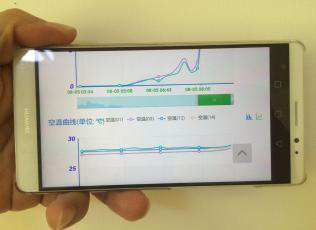

7、支持手机随时查看方式：通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护，提高工作效率。

8、计算机上查看各个参数的实时数据和历史数据：

9、视频监控：

     平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。并支持数据叠加。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥监测、监督、预警、指挥智能。提高沟通效率和准确率。

10、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。

传感器技术参数指标：

一、粉尘（PM2.5也可增加PM10，PM1.0）

检测气体：PM1.0、PM2.5、PM10

量程：0-1000ug/M3

最小分辨颗粒直径：0.3 微米

响应时间 ≤10 秒

输出数据：UART 输出（3V 电平）

                 DAC(0～2V 对应0-1000)

                 PWM 输出

工作电压：5V±0.1V

工作电流：70-140（mA）

休眠电流：<10mA

响应时间：≤90 秒

工作湿度：15%RH-80％RH（无凝结）

工作温度：－20～40℃

存储温度：－40～60℃

使用寿命：3 年（空气中）

二、噪声

1、测量范围：30dB~110dB，精度：0.5%

2、工作环境：设备非防水结构，需注意避免雨水淋溅，需注意防潮。可以定制专用于潮湿环境的设备系统

三、空气温度

温度范围：标配-30～70℃或0～50℃，其他温度范围可以定做

准确度：±0.2℃（@25℃）；

重复性：±0.1℃；

长期稳定性：<0.04℃/年；

响应时间：<1S

工作环境：温度：-55℃～125℃；湿度：≤95%RH

四、空气湿度

湿度范围：0～100%RH（非结露状态）

准确度：±3%RH（10%～90%）

重复性：±0.1%RH

长期稳定性：<0.5%RH/年

响应时间：<1S

工作环境：温度：-55℃～120℃；湿度：≤95%RH

五、大气压力

测量单位： mbar（毫巴）或hPa（百帕）

工作温度：－20～70℃

输出信号：RS485

工作电压：5～24V DC

工作电流：10mA@5V；7mA@12V；5mA@24V；带屏幕显示加约5～10mA

测量量程：大气压力：10～1100mbar

测量精度：大气压力：0.1mbar

稳定时间：通电后30秒，60秒之后进入最佳状态

响应时间：＜1秒

电缆规格：2米4线制（RS485）（电缆长度可选）

六、风速

测量范围：0～30m/s，0～60m/s

反应时间：＜1S

启动风力：0.4～0.8m/s

供电电压：脉冲，0～2V，RS485：5～24V DC

0～5V，0～10V，4～20mA：12～24V DC

最大功耗：脉冲型MAX≤200mW；

电压型MAX≤300mW；

电流型MAX≤700mW；

工作环境：-30℃～75℃

七、风向

测量范围：0～360°

准 确 度：±3°

启动风速：≤0.5m/s

供电方式：DC5V

输出形式：0～5V

八、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃

九、雨雪

测量范围：0～1000mm

准确度：±0.1%FS

供电方式：DC12V

输出形式：0-5v

负载能力：电流型输出阻抗≤300Ω

                 电压型输出阻抗≥1KΩ

十、光照强度

测量单位：Lux

测量范围：0-200，000Lux

工作温度：-30～70℃；湿度：10～90%RH

储存温度：-30～80℃；湿度：10～90%RH

准 确 度：±3％FS

非 线 性：≤0.2％FS

稳定时间：通电后1秒

响应时间：＜1秒

电缆规格：2米3线制（模拟信号）；2米4线制（RS485）（电缆长度可选）

十一、光合有效辐射

光谱范围：400～700nm

量    程： 0～2000 W/m2

供电方式：DC5V

输出形式：0~2.5V

响应时间：约1s（99%）

温度相关：最大0.05%/℃

余弦校正：上至80°入射角

工作温度：-40°至65°

相对湿度：0～100%

灵敏度：5～50μv/μmol·s-1

内阻：＜2K

十二、紫外辐射

测量范围：0～70W/㎡

光谱范围：280～400nm

余弦响应：≤4%（太阳高度角为30°时）

响应时间：≤1S（99%）

供电方式：DC5V

输出形式：0～2.5V

十三、总辐射

光谱范围：0.3～3μm

响应时间：＜5s

温度相关：＜±0.08%℃

余弦响应：＜±10%（太阳高度角10°时）

非线性  ：＜±2%

年变化率：＜±2%

变送器指标

测量范围：0～2000W/m2

供电方式：5V

输出形式：2.5V

负载能力：电流型输出阻抗RL≤250Ω

电压型输出阻抗RL≥1KΩ

十四、水深

测量形式及范围：0～50000mmH2O

允许过载：2倍满量程压力

工作温度：-20～80℃

温度补偿：-10～70℃

存储温度：-40～80℃

准确度：0.2%FS(典型)

稳定性误差：0.2%FS(典型)

温漂系数：0.03%FS（典型，量程小于5mH2O）

十五、土壤温度

测量参数：土壤温度

测量单位：℃

测量量程：-55～150℃　

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料

　　          电缆规格：1.5米4线制（电缆长度可选）

十六、土壤湿度

测量参数：土壤容积含水率

土质校正：壤土、黏土、砂土

测量单位：%( m3/m3)

测量量程：0～100%

测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体

探针长度：55mm

探针直径：3mm

探针材料：316L不锈钢

密封材料：ABS工程塑料

电缆规格：2米3线制（模拟信号）
