紫外线辐射传感器

盟创伟业科技从事紫外辐射传感器仪器设备的研发和销售,该类仪器可实现对大气紫外线辐射数据的实时监测

盟创伟业科技从事紫外辐射传感器仪器设备的研发和销售,该类仪器可实现对大气紫外线辐射数据的实时监测,可用于电力,林业,教学,科研等领域.相关辐射传感器价格,厂家及原理等信息请直接电话咨询.......
咨询热线:13910526419
产品介绍

  产品概述:

  MC-ZW紫外辐射传感器采用光电测探器,接收紫外光波电信号。该产品用来测量大气中的太阳紫外线辐射(UVAB波长范围)的精密仪器,与数据采集仪配合使用可提供公众所关心的信息:UV指数、UV红斑测量,UV对人体的影响及UV特殊的生物学和化学效应,因此倍受气象、工业、建筑、医学方面的重视,广泛应用于暴晒引起的红斑剂量、综合环境生态效应、气候变化的研究及紫外线监测和预报。


紫外线辐射传感器图片


  紫外线辐射传感器技术参数

  1、测量范围:0~200W/m2

  2、光谱范围:280~400nm

  3、分 辨 率:1W/m2

  4、准 确 度:±5%

  5、余弦响应:≤4%(太阳高度角为30°时)

  6、响应时间:≤1S(99%)

  7、供电方式:□ DC 5V

      □ DC 12V

      □ DC 24V

      □ 其他

  8、输出形式:□ 电压:0-2.5V

      □ 电压:0-5V

      □ 电流:4-20mA

      □ RS485

      □ 其他

  9、工作环境:温度-50℃~50℃

  10、额定电压:300V

  11、温度等级:80℃

  12、紫外辐射传感器计算公式

       电压型(0~2.5V输出):E= V / 2.5 × 200

       (E为测量辐射值(W/m2),V为输出电压(V))

       电流型(4~20mA输出):E=( I-4 )/ 16 × 200

       (E为测量辐射值(W/m2),I为输出电压(mA))

  接线方法

  (1)若配备本公司生产的采集器,直接使用传感器线将传感器与采集器上的相应接口相连即可。

  (2)若单独购买变送器,变送器配套线线序分别为:

                    线颜色

                    输出信号

                    电压型

                    电流型

                    通讯型

                    红色

                    电源正

                    电源正

                    电源正

                    黑(绿)色

                    电源地

                    电源地

                    电源地

                    黄色

                    电压信号

                    电流信号

                    A+/TX

                    蓝色



                    B-/RX

      (3)脉冲电压、电流两种输出接线方式:

紫外辐射传感器图片2

    (电压,脉冲方式接线)

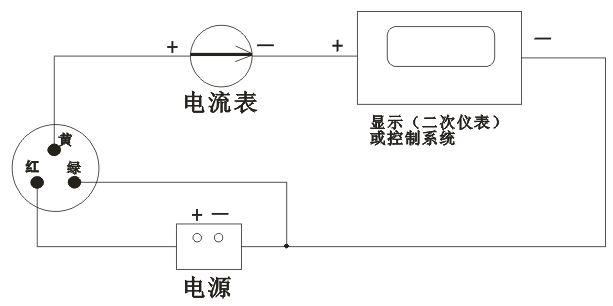

紫外辐射传感器图片

    (电流输出方式接线)


      结构尺寸

紫外辐射传感器结构尺寸图


      变送器尺寸

紫外辐射传感器尺寸紫外辐射传感器尺寸1

  MODBUS-RTU通讯协议

   一、串口格式

  数据位;8位

   停止位;1或2位;

  校验位;无

  波特率;9600 两次通信间隔至少1000ms以上

   二、通讯格式

  【1】写入设备地址

  发送:00 10 Adress CRC(5个字节)

  返回:00 10 CRC(4个字节)

  说明:1.读写地址命令的地址位必须是00。

  2. Adress为1个字节,范围为0-255.

  例如:发送00 10 01BD C0

  返回00 1000 7C

  【2】读取设备地址

   发送:00 20 CRC (4个字节)

  返回:00 20 Adress CRC(5个字节)

  说明:Adress为1个字节,范围为0-255

   例如:发送00 20 00 68

  返回00 20 01A9 C0

  【3】读取实时数据

  发送:Adress 03 00 00 00 01 XX XX

   说明:如下图所示:

                    代码

                    功能定义

                    备注

                    Adress

                    站号(地址)


                    03

                    功能码


                    00 00

                    起始地址


                    00 01

                    读取点数


                    XX XX

                    CRC校验码,前低后高


  返回:Adress 03 02 XX XX XX XX

  说明:

                    代码

                    功能定义

                    备注

                    Adress

                    站号(地址)


                    03

                    功能码


                    02

                    读单元字节


                    XX XX

                    数据(前高后低)

                    十六进制

                    XX XX

                    CRC校验码



  计算CRC码的步骤:

  1.   1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

  2.   2、把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;

  3.   3、把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位;

  4.   4、如果最低位为0:重复第3步(再次移位),如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

  5.   5、重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;

  6.   6、重复步骤2到步骤5,进行下一步8位数据的处理;

  7.   7、最后得到的CRC寄存器即为CRC码;

  8.   8、将CRC结果放入信息帧时,将高低位交换,低位在前。


  RS485电路


紫外传感器RS485电路图

  紫外辐射传感器安装说明

  1.   1、安装场地应选择在感应元件平面以上没有任何障碍物,保证日出、日落无高度角超过5°的障碍物,并应避免出现阴影落在感应面上的现象。

  2.   2、如果放在箱内,要注意周边反射光,也不应该靠近热源;

  3.   3、确保安装支架与地面保持平行;

  4.   4、安装过程中请避免拆卸传感器。

  注意事项

  1.   1、请检查包装是否完好,并核对产品型号是否与选型一致;

  2.   2、切勿带电接线,接线完毕检查无误后方可通电;

  3.   3、使用时不要随意改动产品出厂时已焊接好的元器件或导线;

  4.   4、紫外线辐射传感器属于精密器件,用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面,以免损坏产品;

  5.   5、请保存好检定证书和合格证,维修时随同产品一同返回。

  紫外辐射传感器故障排除

  1.   1、模拟输出时,示数值明显偏大/偏小。请检查紫外辐射传感器玻璃罩上是否有油污等污垢,用干净的抹布将其拭去;

  2.   2、模拟输出时,显示仪表示值为0或不在量程以内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固;

  3.   3、若不是上述原因,请与厂家联系。


  选型表

                    编号

                    供电

                    方式

                    输出

                    信号

                    说明

                    MC-ZW-



                    紫外辐射传感器

                    (变送器)


                    5V-


                    5V供电

                    12V-


                    12V供电


                    V2

                    0-2.5V

                    W2

                    RS485

                    例:MC-ZW-12V-V2:紫外辐射传感器

                    12V供电,0-2.5V输出
